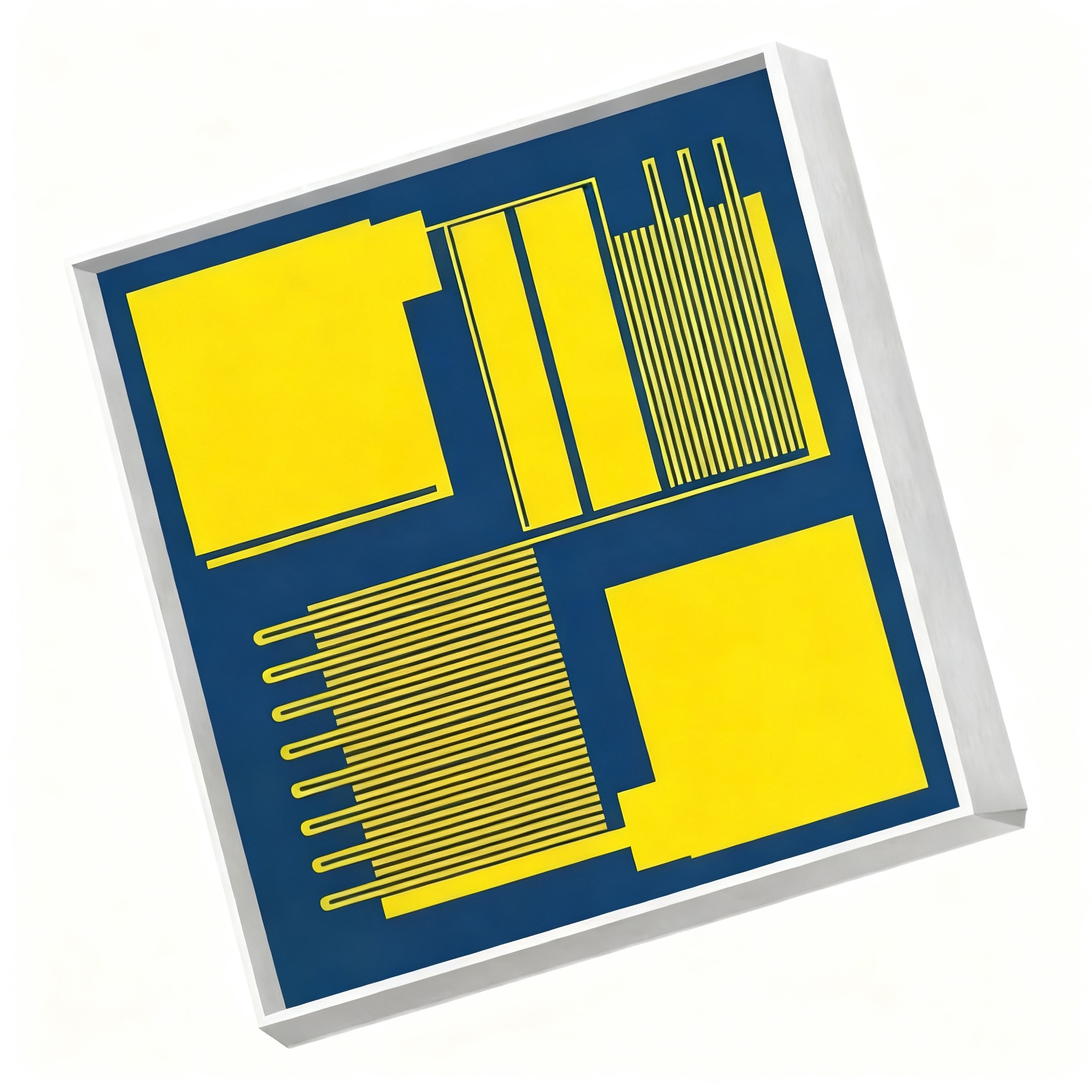

硅电阻器

硅电阻器产品介绍

核心产品系列：全品类覆盖，按需定制，满足不同场景精密需求

Pt电阻（铂电阻）
定制规格：PT100（0℃时100Ω）、PT1000（0℃时1000Ω）等系列
核心参数：电阻温度系数（TCR）稳定约0.00375/℃，测量范围-200℃至850℃，精度可达±0.1℃
核心优势：耐腐蚀、线性度好，适配高精度测温场景
适用领域：工业自动化、医疗设备、气象观测、航空航天

TaN电阻（氮化钽薄膜电阻）
核心参数：具有很小的电阻温度系数（TCR）-100 ppm/℃~100 ppm/℃，调控氮含量可使TCR≤-50ppm/℃
核心优势：掺Cu处理可实现TCR接近于0，低温漂特性突出，稳定性高
适用领域：各类低温漂、高稳定精密电路场景

多晶硅电阻（Poly电阻）
核心参数：电阻温度系数TCR小于10⁻⁴/℃，比普通金属薄膜小一个数量级，在重掺杂情况下非常小仅万分之几，且随着掺杂浓度提高，TCR可从负值变为正值，3×10²⁰ cm⁻³掺杂浓度可实现零温度系数。
核心优势：线性度高、匹配性能优异、寄生电容小
适用领域：模拟电路、射频电路、高精度数字电路

片上激光修调技术
技术优势：硅电阻器采用片上激光修调技术，通过激光精准烧蚀或改性芯片表面电阻材料（多晶硅、TaN薄膜），实现阻值精准校准，精度可达±0.1%；
• 无物理接触，避免机械损伤，保护芯片完整性；
• 无需引出Pad位扎针，使芯片更小型、更精密；
• 相比传统电熔丝修调效果更好、精度更高，提升芯片性能一致性及良率；
• 虽设备成本较高，但单位晶圆可产出更多芯片，提升单位晶圆利润。
适用场景：模拟电路（ADC/DAC）、传感器桥路、存储器冗余修复

缶英硅电阻核心优势
- 高热性能：散热快，容忍更高平均功率，能量密度高于碳成分、陶瓷电阻器，零件更小或更少、可靠性更高、成本更低；
- 高稳定性：在极端电压、极端温度环境下，仍能保持优异性能稳定性；
- 无感特性：适配高频应用，如电池预充电电路、高频预充电电阻器；
- 环境适应性强：抗水性好，可在高低湿度环境重复使用，抗污染能力强，能在微量酸碱盐、灰尘环境中正常工作；
- 可调性广：通过离子注入调节掺杂浓度，可获得10⁻⁴~1 Ω·cm（方阻1~10⁴ Ω/□）宽范围电阻率，堪称片上电阻电位器。

主要应用领域
电力电子：EV预充电电阻、电容器放电、发电机/风力涡轮机负载突降、缓冲器、虚拟负载、过压保护、电池预充电电路
高频与精密电路：高频激光脉冲应用、放大器等需要无感功率电阻器的场景
油下应用：活性材料100%导电，能量功率均匀分布，表面积大、散热快，是油下使用的理想选择
传感器与测量：MEMS器件（压力传感器、加速度计）、单晶硅差压变送器等精密测量仪器
集成电路：模拟电路、混合信号电路、ADC/DAC、存储器负载元件等高精度场景

咨询联系
如需进一步了解缶英硅电阻器产品、定制方案及报价，欢迎联系我司销售人员。
