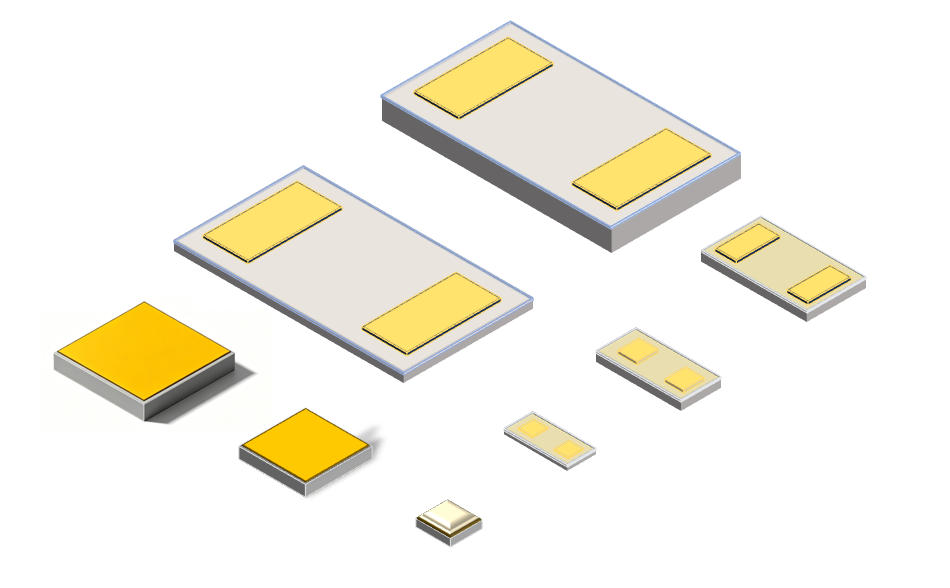

硅电容器

硅电容器凭借创新的结构设计与卓越性能，成为高端电子领域的核心器件。缶英硅电容核心优势源于 3D 立体结构与硅通孔（TSV）技术的融合，通过最大化电极表面积实现容量突破。

缶英的3D 结构硅电容技术采用半导体 MOS 工艺，在硅衬底上构建多层 MIM（金属/绝缘体/金属）拓扑，100μm 厚度即可等效 80 层陶瓷电容的有效面积，大幅提升单位占位的电容量。通孔结构则通过刻蚀盲孔阵列再减薄的工艺，在高深宽比的孔壁依次沉积电介质层与电极层，电容密度较二维结构提升 6-8 倍。这种立体设计在不扩大尺寸的前提下，完美解决了容量与体积的矛盾。

可靠性方面，硅电容器依托半导体级工艺，高温固化生成的氧化物介质使其寿命超 10 年，可靠性达到 MLCC 的 10 倍，严苛环境的可靠性测试杜绝了早期故障。极端环境适应性突出，可耐受 250°C 高温，满足汽车、航空航天等严苛场景需求，且电容值在宽温范围内保持稳定。高频性能同样优异，超低 ESL（等效串联电感）与低色散电介质使其工作频率可达 110GHz，适配 5G/6G 通信、光模块等高速应用。

微型化与高压特性兼具，封装厚度可低至 50μm，0201 尺寸（0.4mm×0.2mm）实现超高集成度，同时支持高压应用场景。其无极性设计简化电路布局，避免传统电容的压电效应，在医疗设备、工业控制等领域展现出不可替代的优势，成为电子设备高性能、小型化发展的关键支撑。

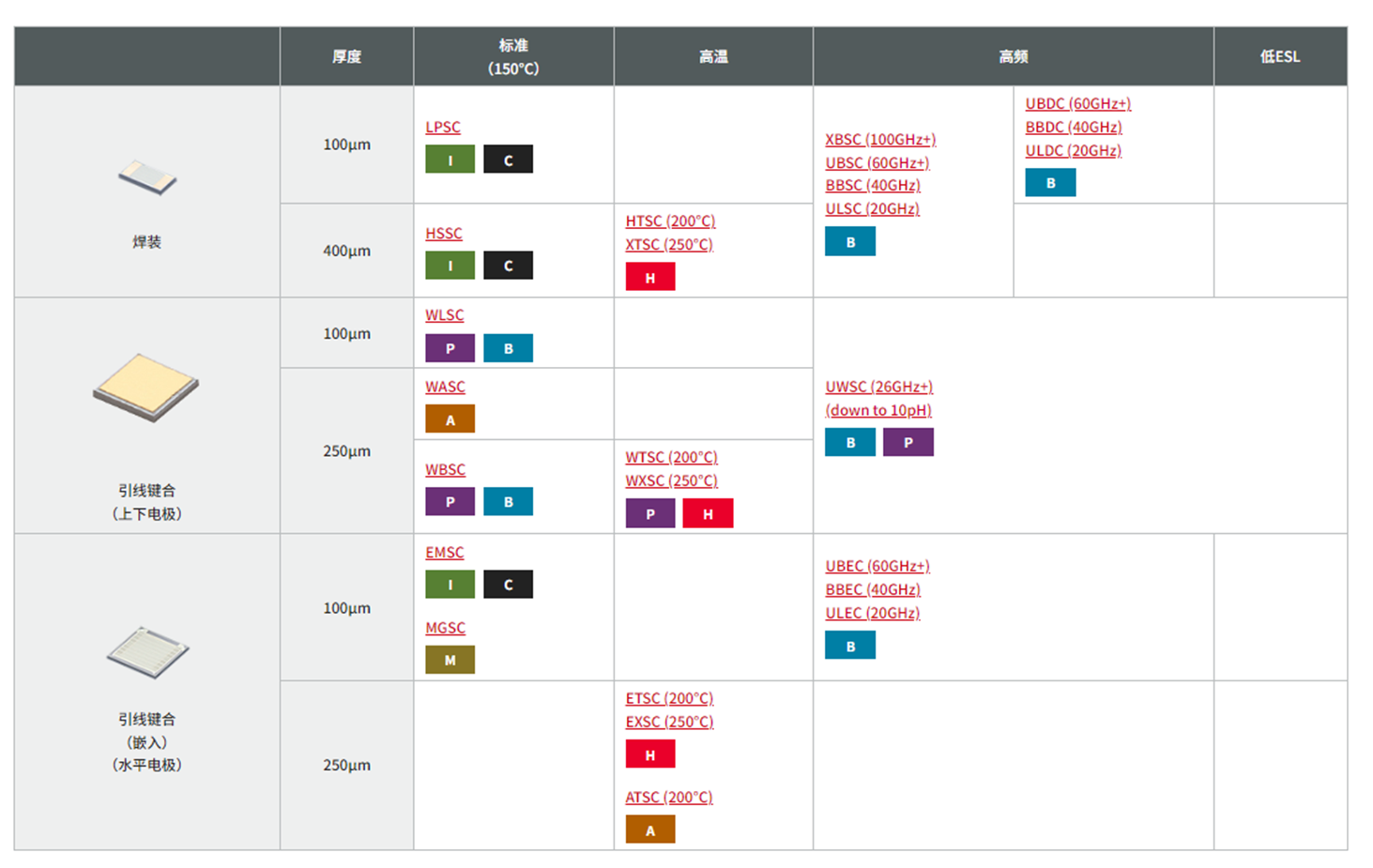

HFC2

               上下电极

            （引线键合）

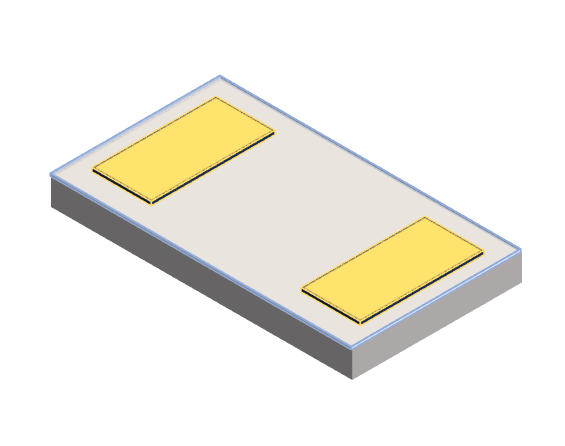

                 水平电极

                 （焊装）

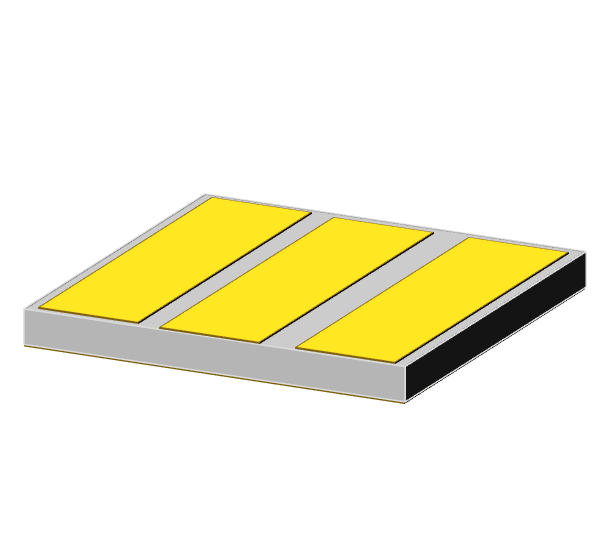

               阵列电容

            （引线键合）
