在数据洪流与人工智能时代，光通信网络作为信息社会的基石，正朝着800G、1.6T乃至更高速率迅猛演进。更高的波特率、更复杂的调制格式、更密集的集成度，对系统中的每一个无源元件都提出了近乎苛刻的性能要求。传统的多层陶瓷电容器（MLCC）在应对这些超高频、高密度、高可靠的挑战时，其物理极限日益凸显。FoinMirco(缶英微电子）凭借其先进的硅基电容技术，为下一代光通信系统提供了超越传统、面向未来的高性能解决方案。
核心优势：高速光通信对电容器的严苛需求
光模块，特别是其中的光收发组件（如ROSA/TOSA），其内部电路对电容器的性能要求集中体现在以下几个方面：
极致的高频性能：当前56Gbaud PAM4已成为行业主流，112Gbaud及以上速率正在加速部署。这意味着信号基频和主要谐波成分已延伸至毫米波频段（数十GHz）。这就要求电容器必须具备极低的插入损耗（IL）和反射损耗，卓越的相位稳定性，以及极高的自谐振频率（SRF），以确保信号完整无失真地传输，为超高速率演进提供基础支撑。
卓越的电源完整性：高速激光驱动器（Laser Driver）、跨阻放大器（TIA）、时钟数据恢复（CDR）等核心芯片的电源引脚需要极其“干净”的电压。电容器必须具备超低的等效串联电阻（ESR）和等效串联电感（ESL），以实现从直流到高频的宽频带高效去耦，有效抑制电源噪声和地弹。保障芯片稳定运行。
极致的空间节省：随着光模块尺寸向QSFP-DD、OSFP等更小外形因子演进，PCB板面积寸土寸金。传统MLCC及其配套布线空间已成为模块小型化的主要瓶颈，需要更小尺寸、更高集成度的电容解决方案，突破空间限制。
无与伦比的可靠性：光通信设备常需7x24小时不间断工作，且部署环境复杂多样。电容器必须在-55℃至125℃甚至更宽的温度范围内保持性能稳定，具备极低的失效率和超长寿命，全面保障光通信网络基础设施的长期稳定运行。
解决方案：半导体工艺赋能的硅电容技术
缶英微电子的硅电容器，并非对传统电容器的简单替代，而是从材料、结构到工艺的全面革新。其核心优势在于依托成熟的半导体制造技术，在硅晶圆上构建三维的金属-绝缘体-金属（MIM）电容结构，从根源上突破传统MLCC的性能瓶颈。
核心技术优势（NeoCap平台）
3D立体结构与硅通孔（TSV）技术：通过深槽刻蚀（Deep Trench）和TSV工艺，在垂直方向创造巨大的电极表面积，使单位占位面积内的电容量（电容密度）实现数量级提升。例如，HDC4系列电容密度突破500nF/mm²，在寸土寸金的射频前端和电源去耦区域，一颗微型硅电容即可替代多颗大尺寸MLCC，显著节省PCB面积高达70%，助力光模块小型化升级。
半导体级精密制造：采用高精度光刻工艺，确保电容图形的精确性和一致性，介质层通过超过1200℃的高温工艺生成，纯净且致密。这使得缶英硅电容具备极高的精度（如HFC3系列容值精度低于±1%）、极佳的温度稳定性（典型温度系数低至40ppm/K）和电压稳定性（0.02%/V），性能参数几乎不随环境和工作条件漂移，保障系统长期稳定。
超凡的高频特性：依托优化的电极设计和低损耗介质材料，硅电容具有极低的ESR和ESL。例如，HFC1系列的ESL可低于6pH，ESR低于14mΩ，支持工作频率超过20GHz；而HFC4系列更是覆盖40GHz至110GHz超宽频带，插入损耗（IL）低于0.2dB，为112Gbaud及更高速率信号提供近乎透明的传输通道，完美适配超高速光通信需求。
卓越的可靠性：半导体级工艺打造的高纯度氧化膜介质，几乎不存在压电效应和微音效应，从根源上杜绝了由振动、冲击引起的噪声。其寿命和可靠性可达传统MLCC的10倍以上，通过了85℃/85%RH/1000小时等严苛可靠性验证，完全满足电信级设备对长期稳定运行的核心要求。
应用场景：在光通信系统中的关键应用场景
缶英微电子提供全系列硅电容产品，针对光模块内部不同电路部位的差异化需求，提供精准适配的解决方案：

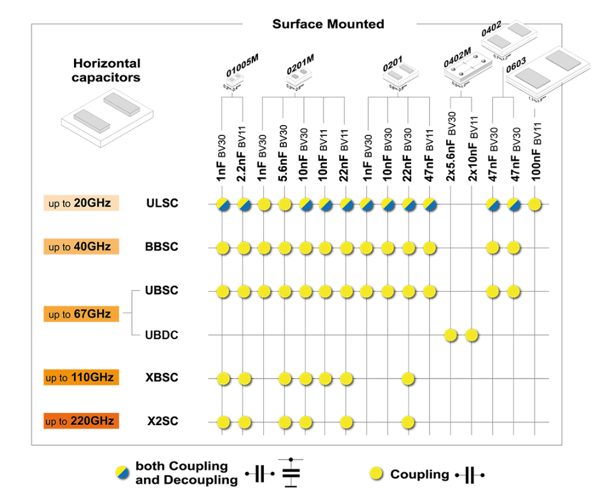

高速信号路径的AC耦合/直流阻断：在高速差分信号链路（如DSP到驱动器、TIA输出）中，需通过电容器进行AC耦合以隔离直流偏置。缶英的HFC4系列（水平电极，支持40-110GHz）和HFC1系列（上下电极，支持20GHz+）是此应用的理想选择。其超宽频、低插损、高相位稳定性的特点，能最大限度减少高速信号的衰减和抖动，是保障800G/1.6T光模块信号完整性的关键。
射频与高速芯片的电源去耦：为TIA、激光驱动器、CDR、MCU等核心芯片的电源引脚，提供低阻抗的噪声泄放路径。HDC2/HDC4系列（高电容密度，水平电极）和HDC1系列（高电容密度，上下电极）凭借其极高的电容密度和极低的ESL/ESR，能在最近距离（甚至通过芯片封装内集成）为芯片提供纯净电源，有效抑制电源噪声，提升系统信噪比和抗误码能力。
激光器（LD）和光电二极管（PD）的偏置滤波：激光器的偏置电路和PD的偏置/馈电，需要稳定的直流电压和高效的高频滤波。HFC3系列高精度，10GHz内）和HFC2系列（高精度，水平电极）可提供稳定、低噪声的偏置环境，其高精度和低温漂特性，确保激光器工作的波长和功率稳定性。
微型化与先进封装集成：针对于下一代板载光学（OBO）和共封装光学（CPO）等先进形态，空间限制达到极致。缶英的UMC1系列（上下电极，厚度100μm，尺寸0.125mm x 0.125mm）和UMC2系列（水平电极，厚度100μm，尺寸0.25mm x 0.125mm）具备业界领先的微型化能力。可直接贴装于硅光芯片旁或集成在硅中介层（Interposer）上，实现“电容-芯片”零距离布局，将寄生参数降至最低，是CPO架构中实现超高密度互连和最佳电源完整性的核心元件。
高可靠性要求场景：对于工业级、电信级乃至恶劣环境应用，HTC1/HTC2系列高温硅电容可工作-55℃至300℃极端温度下稳定工作，满足各类严苛环境下的光通信设备需求。
缶英赋能超高速光通信未来
缶英(FOIN)硅电容通过消除传统MLCC所需的冗长互连布线，并利用其超薄特性优化键合线，从根本上减少了寄生效应对高频性能的损害。其技术路径不仅是提供单个高性能电容，更是为光通信设备的小型化、高频化和高集成度发展提供了系统级解决方案。
从可插拔光模块到板上/共封装光学，从400G/800G到1.6T/3.2T，数据速率和集成密度的每一次飞跃，都离不开基础元器件的创新支撑。缶英微电子凭借其深厚的半导体工艺底蕴和创新的硅电容技术，正以其高频率、高密度、高精度、高可靠及微型化的核心优势，成为全球光通信设备制造商在迈向超高速未来时，不可或缺的战略合作伙伴与关键技术赋能者。
