击穿电压400V的焊装的水平电极硅电容器

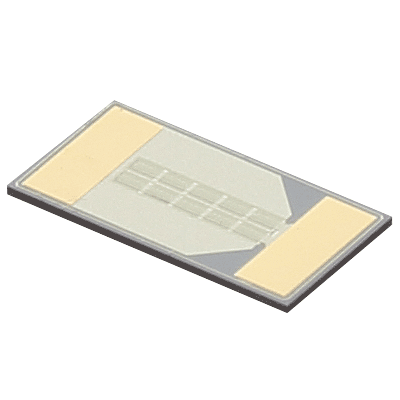

| 硅电容器HBC1系列是高击穿电压的焊装的水平电极硅电容器,采用半导体工艺技术开发的硅基深槽电容芯片,支持的击穿电压可达400V。缶英NeoCap 硅电容技术凭借 TSV(硅通孔)工艺提升介质层厚度带来的电容值的损失,TSV高深宽比 (>20:1),深度 > 50μm,侧壁垂直度误差 < 0.5°,避免电场集中。本系列产品中高压功率电子、高频精密电路、高可靠性工业 / 车载等场景,核心作用聚焦于电压尖峰抑制、电源滤波、信号稳定、瞬态能量管理,尤其在需要低寄生参数、耐高温、高一致性的工况中表现突出。 | ![]() |
特点 |
应用 |
|
|
部分选型(具体规格及资料请咨询我司销售)
|
HBC4 |
焊装水平电极硅电容器 |
|||
|
型号 |
容值 |
击穿电压(BV) |
尺寸 |
厚度 |
|
HBC12421N10247-KTE |
47 pF |
400 V |
0201 |
100 µm |
|
HBC12421N10310-KTE |
100 pF |
400 V |
0201 |
100 µm |
|
HBC12421N10322-KTE |
220 pF |
400 V |
0201 |
100 µm |
|
HBC12421N10333-KTE |
330 pF |
400 V |
0201 |
100 µm |
|
HBC12421N10347-KTE |
470 pF |
400 V |
0201 |
100 µm |
