集邦咨询（TrendForce）最新行业动态显示，英特尔正加速布局先进封装与硅电容的融合方案，计划 2027 年在 EMIB（嵌入式多裸片互连桥接）技术中大规模集成硅电容，直击 AI 芯片电源网络稳定性痛点。这一动作不仅是全球 AI 算力竞赛白热化的直接体现，更标志着先进封装与硅基无源器件的技术迭代进入关键拐点。

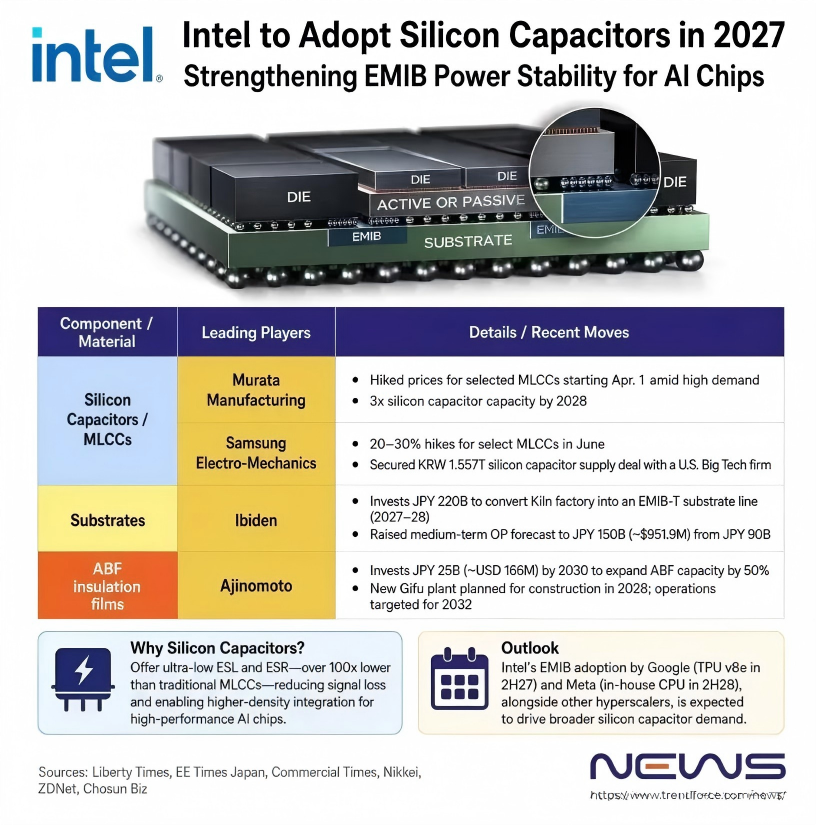

AI 芯片高频、高功耗的核心特性，对电源分配网络（PDN）提出了严苛要求。传统 MLCC（多层陶瓷电容）在高频工况下，寄生电感（ESL）与等效串联电阻（ESR）居高不下，极易引发电压波动、信号损耗等问题，难以适配高密度集成 AI 芯片的供电需求。而硅电容凭借半导体级工艺优势，ESL/ESR 指标较 MLCC 低超 100 倍，可高效抑制电源噪声、减少电压跌落，为 AI 芯片提供极致稳定的供电保障。

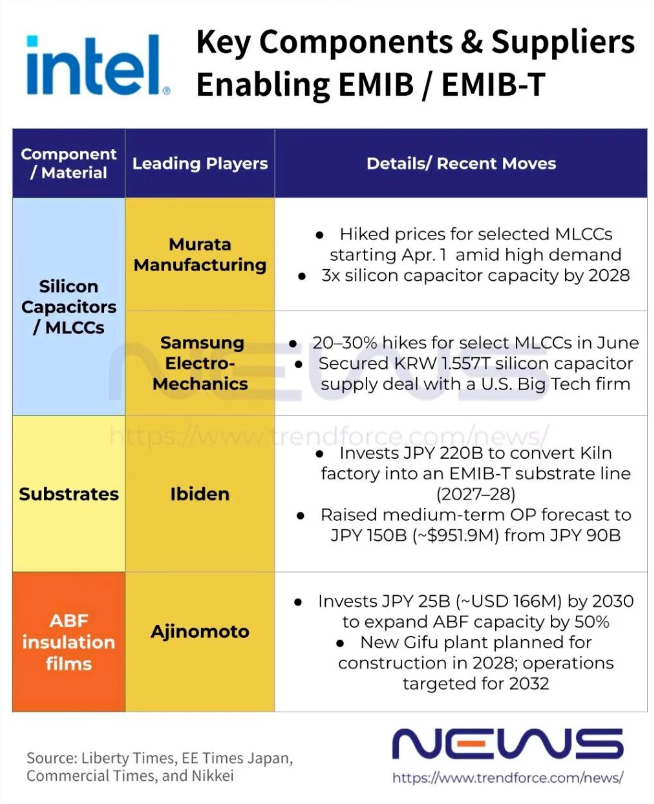

英特尔的技术方案核心在于将硅电容嵌入 EMIB 封装基板，大幅缩短供电路径；同时搭配 EMIB-T 的 TSV（硅通孔）垂直供电结构，可实现电源传输电阻降低 30% 以上，彻底突破传统封装 “悬臂式” 供电的性能瓶颈。目前该方案已获得头部科技企业认可，谷歌计划在 2027 年下半年推出的 TPU v8e 加速器中，率先采用搭载硅电容的 EMIB-T 封装；Meta 自研 AI 芯片也已跟进评估，行业硅电容需求即将迎来爆发式增长。
无锡缶英微电子（FoinMicro）作为国内硅基无源器件领域的领先企业，已具备成熟的硅电容研发与量产能力。公司依托自主 3D TSV 工艺与NEOCAP 技术平台，融合高 k 介质材料，打造出高容值密度、低 ESR、高可靠性的硅电容产品，性能对标国际一流水平。凭借 8 英寸关键工艺中试线与完善的测试体系，缶英微可批量供应适配 AI 芯片、先进封装场景的硅电容，助力国产半导体产业链突破关键器件瓶颈，抢占 AI 算力时代的市场先机。
