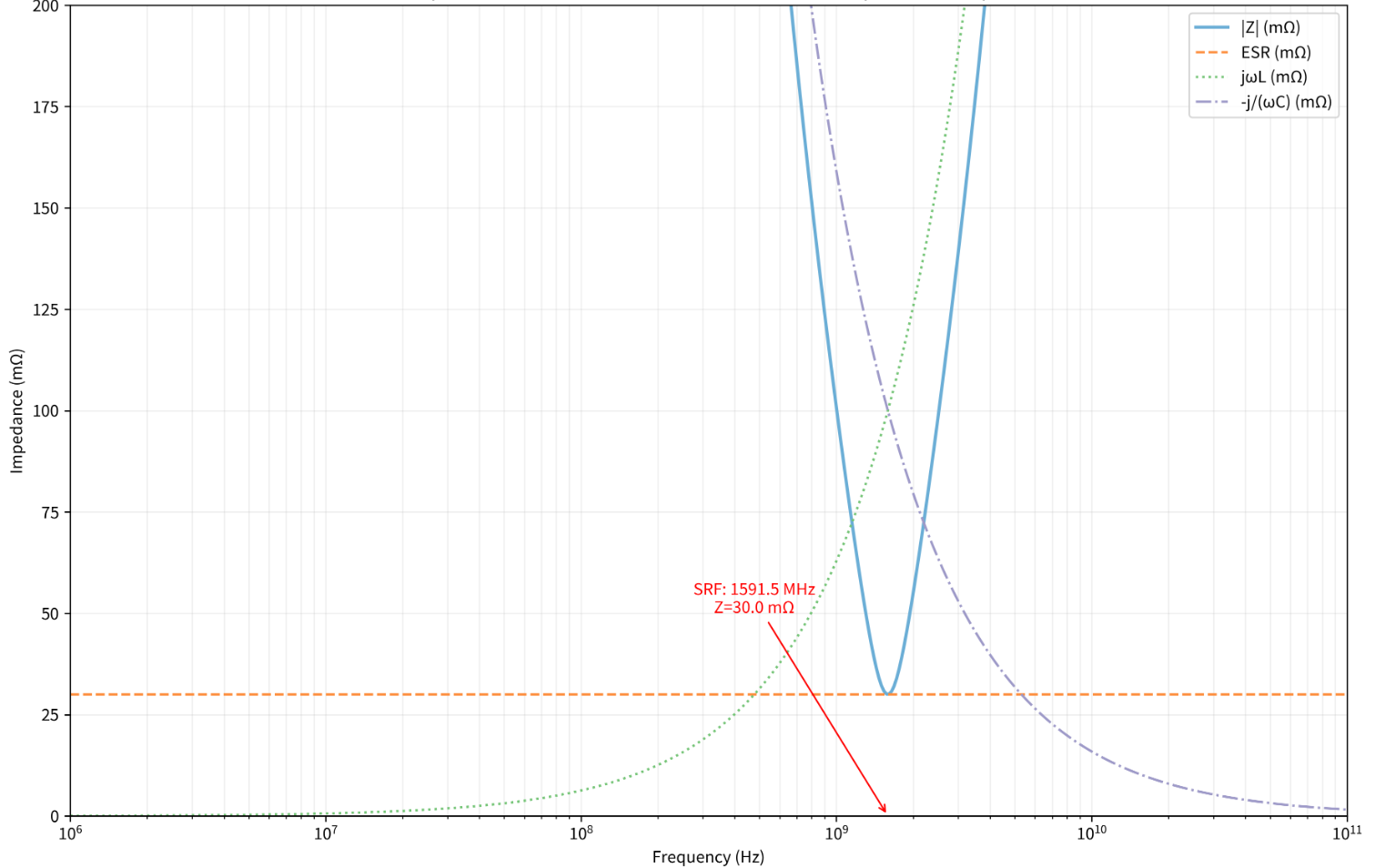

在面向26GHz光模块与毫米波系统的设计中，缶英HFC5系列1nF（1000pF）硅电容的推出，标志着0101+封装尺寸下的寄生参数控制已进入工程极限区。不同于传统MLCC依赖瓷体堆叠的被动成型，HFC5的核心竞争力在于其对阻抗曲线Z=ESR+j(ωL−1/ωC)的主动工艺塑造。针对该型号标称的30mΩ ESR与10pH ESL，缶英微电子通过上下垂直电极的深硅工艺，将原本在高频段失控的阻抗实部与虚部重新纳入可控区间。从物理机理上看，30mΩ的ESR并非单一电阻，而是体电阻、互连电阻与介质损耗的综合体现。HFC3采用3μm厚Al层叠加TiWAu或TiNiAu的金属化方案，显著压低了顶部Vin端的体电阻与互连电阻；同时，上下电极的垂直对准结构消除了传统MLCC中内电极—端浆—端电极的多层接触势垒，使得接触电阻这一变量在高频模型中几乎可以忽略。更为关键的是介质损耗的控制，在1nF容值下实现50V击穿电压，26GHz频点仍将插入损耗锁定在0.2dB，其在SiO₂/SiNx叠层介质工艺上对tanδ的有效抑制，确保了ESR在宽温宽频范围内的稳定性。而在ESL的控制上，HFC3展现了更为极致的工艺水准。10pH的电感量对于0101+（0.294×0.294mm）的裸片尺寸而言，已逼近物理极限。这得益于深硅刻蚀形成的垂直电流通路：电流从顶部键合区垂直贯穿至底部GND电极，将磁通环路面积压缩至芯片截面量级，从根本上规避了MLCC横向卷绕结构固有的大环路电感。实测数据显示，该结构的自谐振频率（SRF）位于1.6GHz附近，此后虽进入感性区，但得益于10pH的极低感抗基数，即使在26GHz的毫米波频点，∣jωL∣的阻抗贡献仍被限制在1.6Ω以内，从而支撑了全频段的低插入损耗。此外，HFC3支持引线键合（WB）的特性，将封装寄生参数纳入了设计考量——10pH的标称值是在去嵌了WB夹具后的裸片级数据，这要求设计者在板级应用中延续“短跨度、双线并打、底部直连GND”的布线策略，以防止PCB侧的寄生参数吞噬硅内工艺的成果。综上所述，HFC5 1nF硅电容通过对垂直电极结构、厚膜金属化及介质材料的系统性工艺优化，在极致尺寸下完成了对ESR与ESL的精准“设计”，为下一代高速光电子与射频系统提供了理想的去耦与旁路解决方案。
值得注意的是，这种超低参数的实现，对测试验证提出了苛刻要求。由于ESL仅为十几pH，ESR仅为10mΩ量级，任何夹具或探针的寄生参数都可能淹没器件本身的特性。因此，设计必须与测试协同。在低频段（10kHz-10MHz），采用四端对（4TP）LCR Meter直接获取C和ESR基线；而在中高频段（10MHz-6GHz），则必须依赖矢量网络分析仪（VNA）结合TRL（Thru-Reflect-Line）去嵌技术。通过在晶圆上共版制作校准标准件，将测量参考面精确移至硅电容的Pad边缘，剥离探针和走线的寄生效应，才能在纯感性区准确提取ESL，并在SRF点验证ESR的真实水平。这种“设计-工艺-测试”的闭环，是确保硅电容在高端应用中性能达标的关键。
综上所述，硅电容的低ESR/ESL并非简单的材料替换，而是通过厚膜金属化、高密度3D互连、棋盘式P/G布局和精密的去嵌测试共同实现的系统工程。随着AI芯片和5G毫米波技术的发展，这种对阻抗曲线的精细化设计能力，将成为区分硅电容产品竞争力的分水岭。
