一、核心观点：硅电容无法完全替代 MLCC，二者长期互补共存
MLCC 是通用电子基础盘，短期、中长期都不会被替代
MLCC 量产成熟、容量覆盖极广、成本低廉，消费电子、通用工业、主板大容量滤波等海量场景无可取代，仍是市场主流。
硅电容是高端性能增量方案，专攻 MLCC 技术瓶颈场景
针对高频、高温、近芯片封装、高可靠严苛工况，硅电容具备不可替代的性能优势，是补强而非替换，行业主流设计思路为MLCC 大容量储能 + 硅电容近端高频去耦组合搭配。
未来 5-10 年，二者形成分层市场：低成本通用市场由 MLCC 主导；高端算力、高速通信、车规、军工航天等高附加值市场，硅电容渗透率持续提升，但不存在全面替代关系。
二、硅电容 VS MLCC 全方位性能对比
1. 寄生参数（ESR/ESL，高频核心差距）
硅电容：3D 深沟槽 + TSV 晶圆工艺，ESL 低至＜20pH，ESR 比常规 MLCC 低近百倍，自谐振频率可达数十 GHz，高频阻抗曲线平坦，近距离供电几乎无噪声干扰。
MLCC：多层陶瓷堆叠结构，引线与层间带来高寄生电感，大容值 MLCC 高频性能大幅衰减，800G/1.6T 光模块、GPU 近端去耦易出现电源纹波、信号失真。
差异总结：高速高频场景，硅电容寄生优势碾压 MLCC。
2. 温压稳定性与容值衰减
硅电容：半导体氧化介质，温度系数仅±65ppm/K，-55℃~175℃容值波动＜1%；外加直流电压后容量几乎无衰减，无压电啸叫问题。
MLCC：X7R/X5V 介质随温度、电压容量暴跌，高低温工况有效容值缩水 30% 以上；通电产生压电效应，整机易出现啸叫，COG 型 MLCC 稳定性尚可，但容量上限极低。
3. 机械可靠性与寿命
硅电容：单晶硅基底一体化薄膜结构，无分层、无陶瓷脆裂风险，抗热冲击、抗振动，寿命超 10 万小时，长期高温老化衰减极小。
MLCC：陶瓷层与金属电极热膨胀系数不匹配，回流焊、冷热循环易产生内部微裂纹，长期使用存在开路、漏电失效隐患。
4. 体积、集成能力
硅电容：晶圆减薄后厚度可低至 60μm，可嵌入封装基板、Chiplet 内部、芯片背面，实现零距离去耦，大幅节省 PCB 空间；支持 IPD 无源阵列一体化集成电容、电阻、电感。
MLCC：极限厚度约 100μm，仅能贴装 PCB 表层，无法内嵌封装，高密度算力板卡布局压力大。
5. 容量范围、成本、供应链
硅电容短板：单颗容量区间窄，以 pF~nF 级小容量为主；采用半导体晶圆制程，单位成本是 MLCC 的 10~50 倍，全球成熟产能有限。
MLCC 优势：覆盖 pF~ 百 μF 全容量区间，全球供应链高度成熟，规模化生产成本极低，交付周期稳定。
性能对比汇总表
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、应用场景拆分：谁适合用硅电容，谁离不开 MLCC
（一）硅电容独家优势场景（MLCC 难以满足）

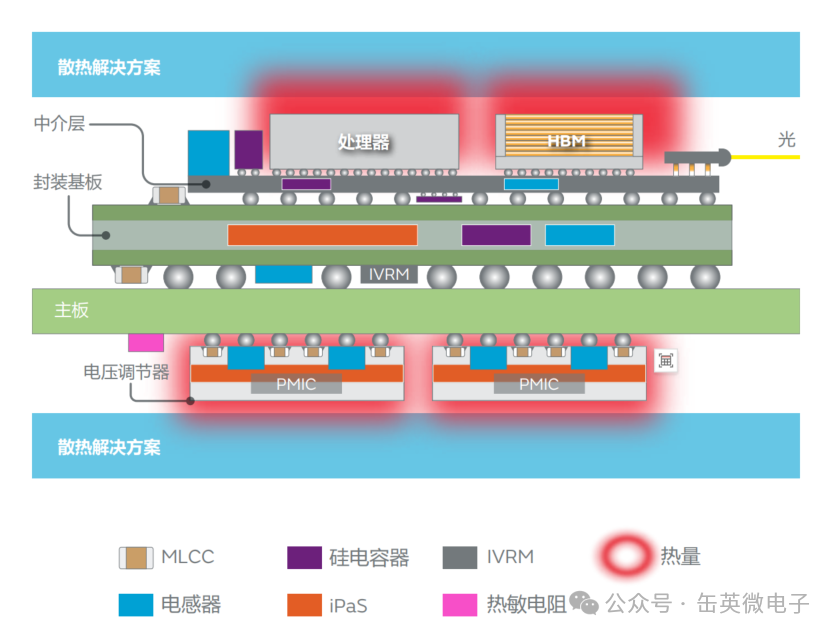

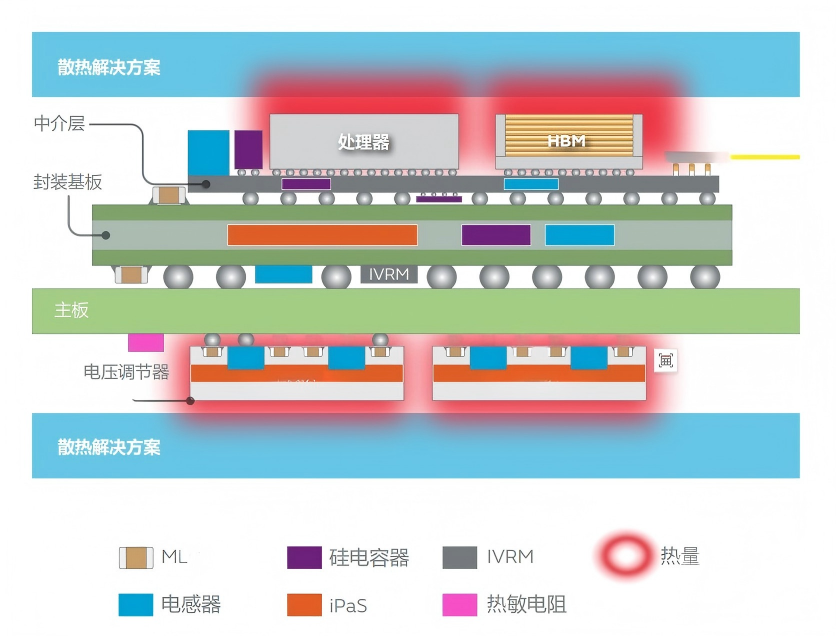

AI 服务器 / GPU/HBM 先进封装
GB200、高速算力芯片近端去耦，嵌入封装内部，消除高频供电噪声，保障算力稳定，是高端算力标配增量器件。
800G/1.6T 高速光模块
高速光电转换链路，GHz 级射频滤波、电源稳压，低寄生保证信号完整性，降低误码率。
车载高端域控 / 激光雷达
AEC-Q200 车规认证，-40℃~150℃稳定输出，抗车载振动、温差，适配自动驾驶感知硬件。
军工、卫星、毫米波射频
宽温域、抗辐照、高可靠，卫星载荷、雷达射频电路长期稳定运行。
精密测试仪器、医疗植入设备
容差低至 ±0.1%，参数一致性极高，满足精密信号采集需求。
（二）MLCC 不可替代主流场景
消费电子整机主板、电源板大容量储能滤波（手机、家电、笔记本）；
中低端工业控制、电源适配器、充电桩通用电路；
对成本高度敏感、无高频 / 高温严苛要求的大批量标准化产品；
需要百 μF 以上大容量滤波的电源输入回路。
工程最优选型方案（行业通用）
