很多刚接触半导体行业的朋友，很容易把先进制程和先进封装混为一谈，甚至觉得“芯片制程做得越小，封装技术自然就厉害”。其实二者完全是芯片升级两条不同赛道，一个负责 “芯片内部瘦身提速”，一个负责 “多芯片抱团协作”，相辅相成却不能互相替代。
先打个通俗易懂的比方，我们可以把造芯片类比盖写字楼。先进制程，相当于把写字楼里每一间办公室做得更小巧紧凑，同样一块地皮里，能塞进更多工位，员工运算效率更高、耗电更少。从28nm、7nm再到3nm、2nm，制程不断微缩，就是不断缩小办公室隔间，挖掘单颗芯片本身的性能上限，所有线路、晶体管都刻在同一块硅晶圆内部。

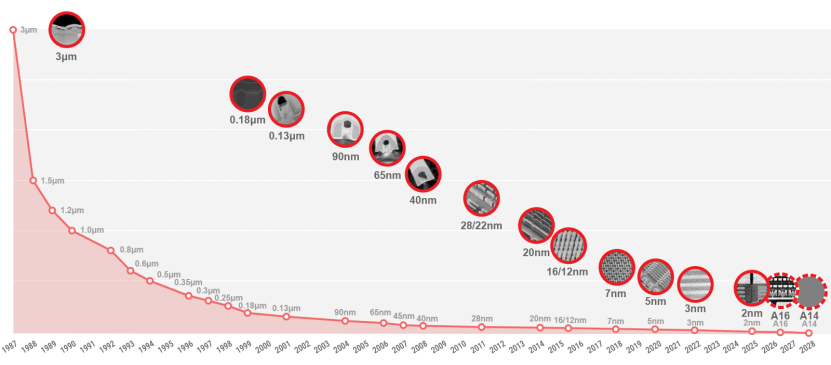

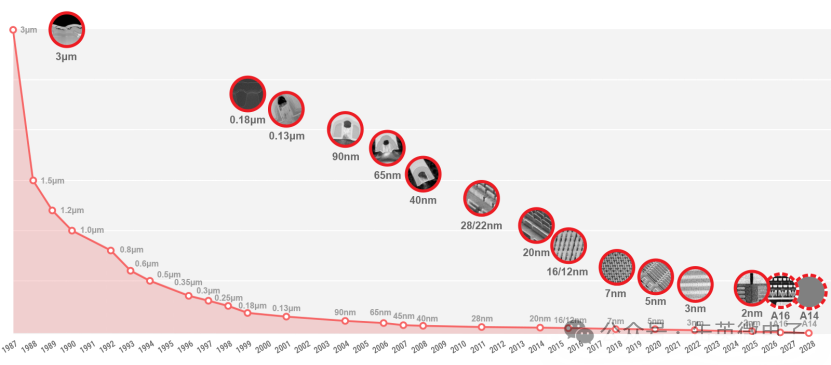

先进制程的发展

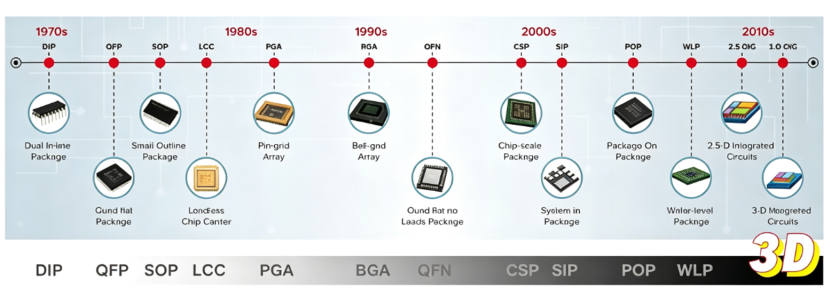

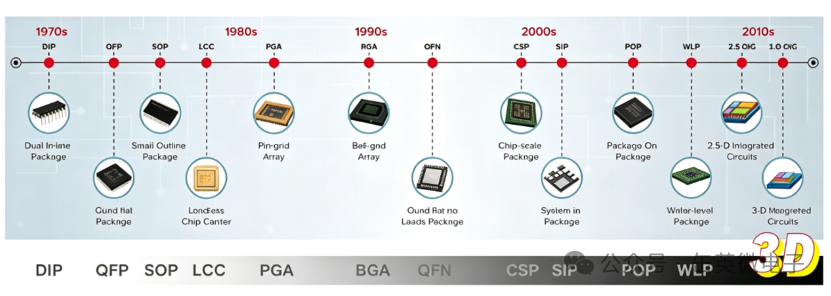

先进封装的发展

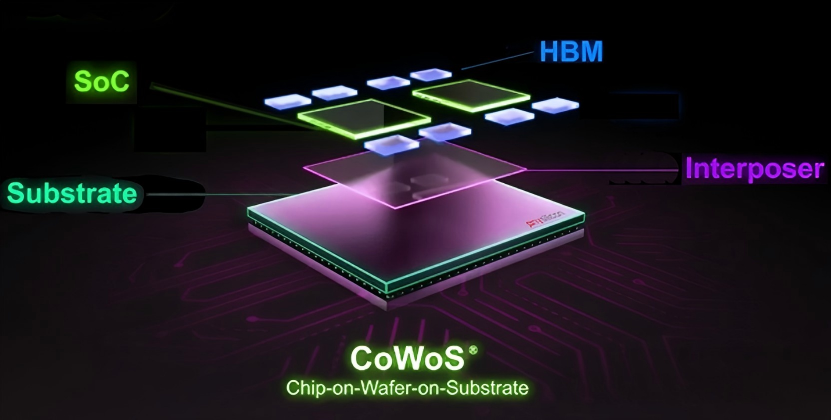

CoWoS示意图
二者看似独立，实际深度绑定、互相成就。首先，先进制程会倒逼先进封装快速迭代。当下 3nm、2nm高端制程流片成本高到离谱，如果强行把计算、存储、供电全部集成在单颗大尺寸先进制程芯片上，晶圆一点点瑕疵就会让整片芯片报废，良率惨不忍睹。这时先进封装的 Chiplet拆分思路就派上用场：运算核心用3nm先进制程，内存、接口模块选用成熟12nm、14nm工艺分开制造，再通过2.5D/3D封装拼合到一起，既用上高端制程的算力优势，又大幅压低整体生产成本。
其次，先进封装能弥补先进制程的性能天花板。如今摩尔定律放缓，单纯缩小晶体管的收益越来越低，还会伴随漏电、发热、设计难度暴涨等问题。想要继续拉高芯片带宽、降低延迟，不能只靠缩小制程，必须依靠封装缩短芯片间互联距离。AI服务器GPU就是最好例子，哪怕GPU核心采用最顶尖先进制程，如果没有CoWoS硅中介层封装连接HBM内存，数据来回传输距离过长，再强的计算核心也会陷入 “等数据” 的闲置状态，先进制程带来的算力优势直接被浪费。
但我们也要分清二者不可替代的边界，先进封装永远没法取代先进制程。封装只是改变芯片之间的连接方式，没法提升单颗裸片本身的运算速度。一颗采用成熟40nm工艺的芯片，就算用上最顶级3D堆叠封装，它单单元计算效率，依旧远不如3nm制程裸片。同理，只堆先进制程、忽略封装设计，也会出现算力释放不充分、供电噪声、带宽不足等各类系统问题。
放在当下AI算力赛道来看，行业早已形成 “先进制程打底，先进封装增效” 的固定发展路线。先进制程负责打磨每一块芯粒的基础算力，2.5D、3D先进封装负责把各类芯粒高效整合，再搭配硅电容解决供电稳压难题，整套组合才能撑起大模型训练所需的超高吞吐性能。
总结来说，先进制程和先进封装是芯片性能升级的左右两条腿，少了哪一条都走不远。制程深耕单芯片的内在潜力，封装打通多芯片协同的外部上限，二者搭配发力，才是后摩尔时代算力持续突破的核心密码。
