在芯片设计和先进封装领域，硅基电容是不可或缺的核心元器件，而MOS、MIS和MIM这三种类型，常常让刚接触的朋友摸不着头脑。其实它们的区别主要集中在极板结构和介质材料上，应用场景也各有侧重，今天就用大白话给大家讲明白。

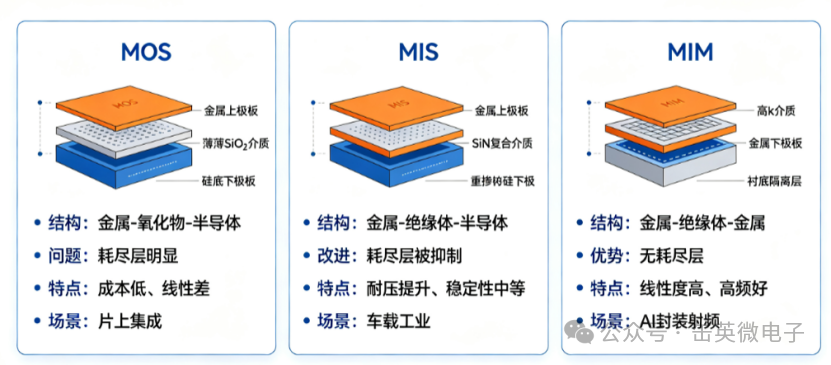

MOS、MIS和MIM对比示意图
先来说MOS电容，它其实是MOS管栅极结构的“副产品”，结构很简单，上极板是金属或多晶硅，下极板直接用硅半导体衬底，中间夹着一层超薄的二氧化硅。最大的优势就是成本低，能和标准CMOS工艺完美兼容，不用额外增加工序，芯片内部的低压滤波、简单调谐电路里经常能见到它。但它的短板也很明显，因为下极板是半导体，外加电压会改变耗尽层厚度，导致容值随电压大幅漂移，高压和高精度场景根本用不了，而且耐压低、高频性能差，也没有单独售卖的分立器件。
MIS电容可以看作MOS电容的“升级版”，它保留了金属上极板和半导体下极板的结构，但把下极板改成重掺杂硅，还优化了介质层，不仅能用二氧化硅，还能搭配氮化硅等材料，厚度也能自由调整。这样一来，耗尽层效应被大幅抑制，容值稳定性提升不少，±1V偏压下的漂移能控制在1.5%以内，耐压也提高到了200V。它的成本介于MOS和MIM之间，在中端服务器、普通车载电控这些对性能有要求但又追求性价比的场景中，应用得十分广泛。

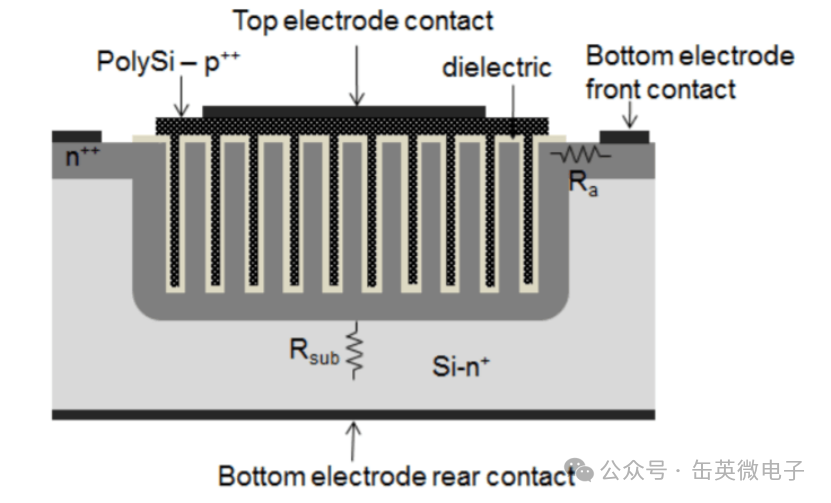

基于深沟槽的MIS硅电容器
而MIM电容，是目前高端场景的“香饽饽”，也是三者里性能最能打的。它的核心特点是上下极板全是金属，彻底摆脱了半导体极板的限制，中间的绝缘介质也能灵活选用高介电常数材料。没有半导体耗尽层的影响，它的电压线性度拉满，全电压区间容值几乎不漂移，衬底寄生和噪声也极小，高频下的损耗很低。现在AI算力芯片、HBM先进封装、高速光模块这些高端领域，用的基本都是3D沟槽结构的MIM电容，容值密度高、漏电流低，车规和军工场景也能轻松适配，唯一的不足就是工艺复杂，制造成本偏高。
所以，下次再看到这些名词，脑子里大概就有个谱了：追求极致性价比、对性能不敏感的场合，MOS凑合用；想要平衡成本和稳定性，MIS是个折中；不差钱、要做高性能射频或模拟，闭眼选MIM；而在那些寸土寸金的先进封装和大算力芯片里，深槽结构的MIM电容才是真正的幕后英雄。选电容这事儿，说白了就是在成本、面积和性能之间找平衡，摸透了这些底层逻辑，也就不那么容易迷糊了。
