给电路板供电时，很多人会纠结电源入口处的滤波电容该选多大。有人随手放一个0.1µF，有人堆上100µF、470µF甚至更大，觉得“电容越大滤波效果越好”。其实电容选型不是“大力出奇迹”，背后藏着不少容易被忽略的细节。
要弄明白容量怎么选，得先从电容的“本职工作”说起。电容的本质是储存电荷，在电源里主要干两件事：一是应对电流的瞬间波动，二是滤除电压里的杂波。我们可以把它想象成一个紧贴着用电器的微型蓄水池——当后级电路突然需要大电流（比如电机启动、芯片高频开关）时，蓄水池能立刻放水补位，避免电源电压被瞬间拉低；反过来，当输入电压出现毛刺或纹波时，电容又能像海绵一样吸收这些多余的水花，让输出电压更平稳。这个蓄水能力的强弱，直接由容量决定，但也和另一个关键参数紧密相关：等效串联电阻（ESR）。理想的电容没有电阻，但现实里的电容内部有寄生电阻，ESR越高，电容充放电的效率就越低，哪怕容量再大，也可能因为“出水慢”而跟不上电路的动态需求。
判断容量是否合适，最直观的指标是电压纹波。纹波就是直流电压上叠加的交流杂波，它的幅值和电容容量、负载电流的关系可以用公式粗略估算：ΔV = I × Δt/C。这里ΔV是允许的纹波电压，I是负载电流，Δt是电流变化的时间间隔，C就是我们要求的电容容量。举个最简单的例子：假设一个5V供电的MCU，工作电流平均50mA，允许纹波不超过50mV，电流变化的典型时间是10µs（对应芯片内部时钟的开关周期），代入公式就能算出C至少需要10µF。这只是基础值，实际场景中还要考虑更多变量。

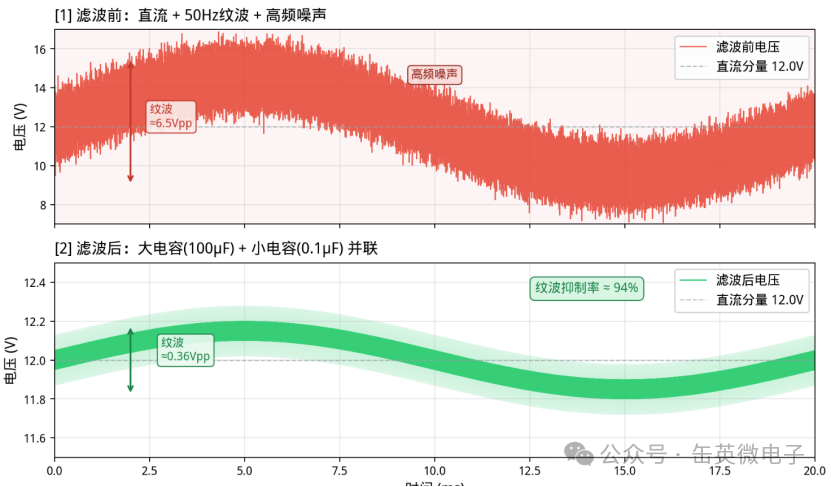

电源滤波电容的工作原理
如果是处理低频噪声（比如50Hz工频干扰），电容需要更大的容量才能有效响应——因为低频信号的周期长，电容需要储存足够的电荷来覆盖整个周期内的电流波动，这时候100µF以上的电解电容会更合适。但如果是高频噪声（比如芯片工作时产生的MHz级开关噪声），情况就反过来了：大容量电解电容的内部结构和材料决定了它的ESR较高，而且对高频信号的阻抗反而会随着频率升高而增大，这时候哪怕容量再大，也像用粗水管接高压水枪，水流根本进不去。反而是小容量的陶瓷电容（比如0.1µF、1µF），ESR极低，对高频信号来者不拒，能精准滤除这些高频毛刺。这也是为什么很多电路会在电源入口并联多个不同容量的电容——大电容负责兜底低频波动，小电容专门收拾高频噪声，各司其职。
实际应用中，不同场景的容量选择差异很大。比如给单片机最小系统供电，电源入口放一个10µF的钽电容（兼顾容量和低ESR）并联0.1µF的陶瓷电容，基本就能应对大部分情况；如果是驱动小型直流电机，电机启动时的瞬间电流可能是额定电流的5-10倍，这时候就需要在电机电源端并联100µF以上的电解电容，甚至再加一个1000µF的储能电容，防止启动瞬间把电源电压拉垮；而像射频模块这类对噪声极度敏感的电路，除了常规的10µF+0.1µF组合，可能还需要在电源引脚附近额外加1nF的小电容，专门抑制GHz级的高频干扰。

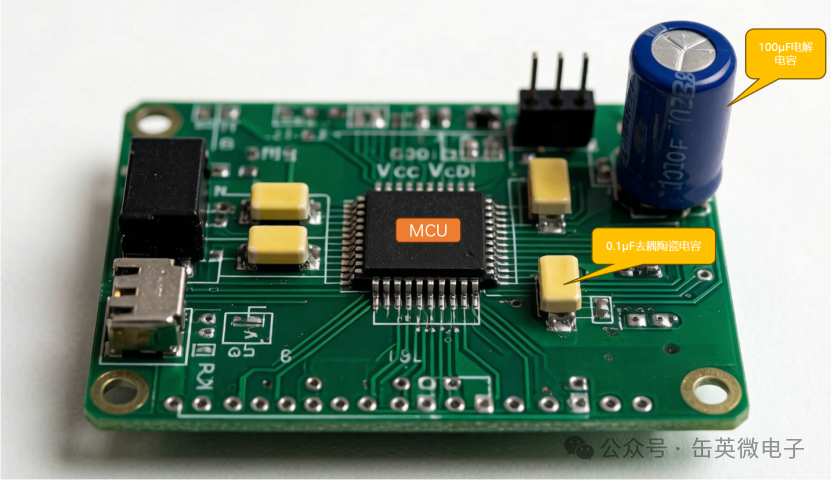

MCU的典型滤波电路板
这里有个常见的误区：盲目追求超大容量。有人觉得电容越大越稳，结果在低压差线性稳压器（LDO）的输入端放了个1000µF的电容，反而导致LDO启动困难——因为大电容充电时间长，LDO的上电时序可能被打乱，甚至出现输出过冲。另外，电解电容的容量会随温度变化（低温下容量可能缩水30%以上），如果用在户外低温环境，还得预留足够的余量。还有人忽略了电容的额定电压，比如用16V的电容接24V电源，哪怕容量再合适，也会因为过压直接失效。
其实选对滤波电容的核心逻辑很简单：先看负载的胃口——电流波动有多大、频率有多高；再看电源的脾气——允许的纹波是多少、工作环境如何；最后结合电容的性格——容量、ESR、耐压、温度特性。低频靠大容，高频靠小容，动态看电流，温压留余量，基本就能避开大部分坑。下次画板子时，不妨先在面包板上搭个测试电路，用示波器看看加了不同电容后的纹波变化，亲手验证比任何理论都更有说服力。
