硅电容器之所以在AI算力、800G/1.6T光模块和车载域控中不可替代，并不是因为它能在单颗器件上做到传统MLCC那样的百微法甚至毫法级容值，而是因为在高频、高温、高压下有效容量几乎不衰减，同时ESL可以压到皮亨级。就当前成熟量产能力看，单颗分立式硅电容的容值大致覆盖纳法到微法级；若以单位面积电容密度衡量，海外龙头的3D深沟槽（DTC）产品已量产达到3.8μF/mm²量级，国内量产第一梯队的3D深沟槽产品电容密度约在800–1000nF/mm²，实验室样品可达1μF/mm²但尚末大规模量产。这意味着，要在芯片封装内为GPU、HBM提供数十至上百微法的本地去耦，仍需并联成百上千颗硅电容裸片。谷歌V10总去耦需求约5000μF，即便按全球最高的3.8μF/mm²密度测算，也需要约1000多颗硅电容协同布局。

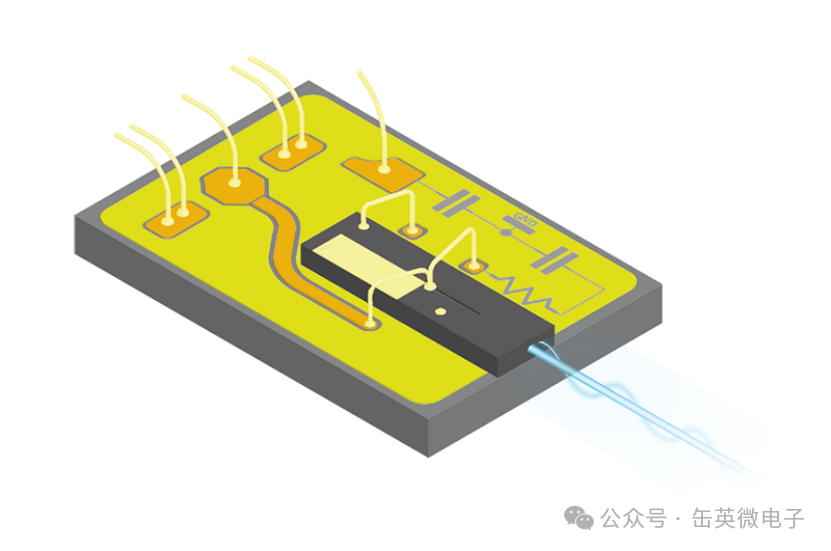

硅电容器在光模块中的应用（村田）
要把单颗容值继续做大，物理公式C=ε₀εᵣ(A/d)给出三条路：增厚介质、加大面积、提高εᵣ。但硅电容受先进封装尺寸制约，面积不能无限摊开，于是产业只能向减薄介质+3D化+高k材料三线推进，而这恰恰踩进了一系列工艺与物理瓶颈。
首当其冲的是介质层的量子隧穿与漏电。为了提升密度，介质物理厚度必须降到10nm甚至5nm以下，此时量子隧穿效应主导器件性能，漏电流呈指数攀升。村田在3D深沟槽产品中采用ONO叠层，击穿电压30–50V；若要进一步用HfO₂、Al₂O₃等高k介质堆到更高密度，又必须在高εᵣ—窄带隙—大漏电流之间做艰难折中。AHA（Al₂O₃/HfO₂/Al₂O₃）三明治结构是目前工程上比较成功的方案，两侧Al₂O₃以高带隙抑制漏电，中间HfO₂提供密度，但即便如此，电容密度与Q值、温度系数、电压线性度仍是不可兼得。

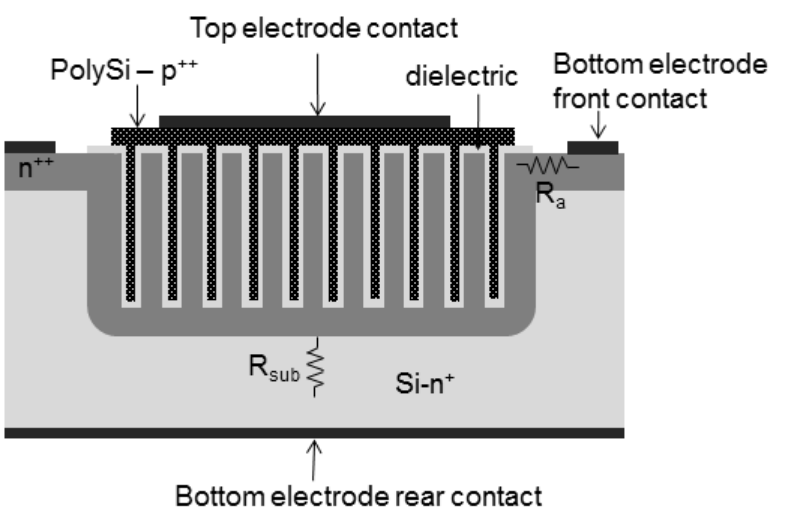

高密度3D硅电容示意图
第二重瓶颈是3D深沟槽的工艺实现。要在硅片上刻出深宽比50:1甚至60:1的沟槽，再用ALD在侧壁均匀沉积数纳米级介质，最后用Poly-Si或TiN等电极材料无空洞填充，任何一环的均匀性偏差都会直接转化为容值离散和局部击穿。这也是为什么全球前十大被动元件厂仅3家能量产高密度硅电容，且良率长期在65%–97%之间徘徊。

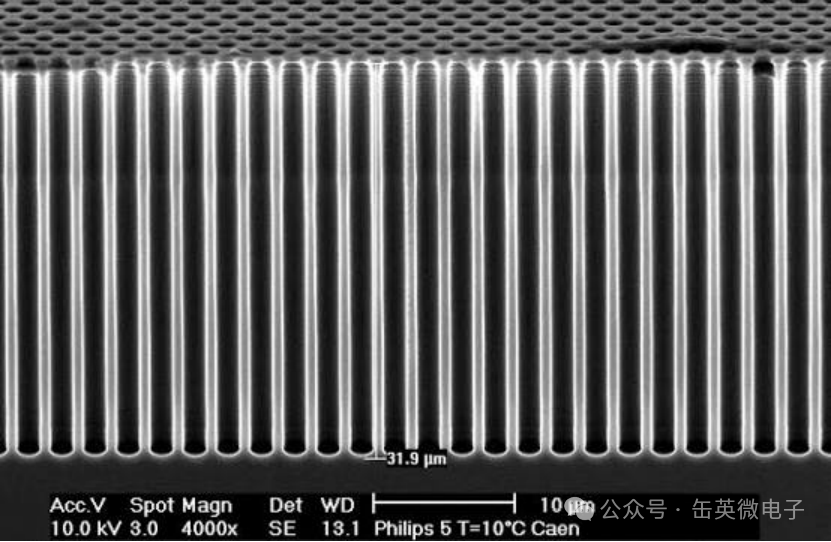

DTC深槽剖面图
第三重瓶颈是热应力与可靠性。硅的CTE约2.6ppm/℃，而常用钨电极达4.5ppm/℃，200℃工作温度下界面拉应力可超300MPa，1000次热循环后传统结构容值衰减可达32%。用TiN/TaN多层复合电极把CTE差缩到0.3ppm/℃，再把热循环寿命拉到5000次以上，但工艺复杂度与成本同步上升。
因此，硅电容的"大容值瓶颈"本质上是介质物理、3D工艺和热机械可靠性三重约束叠加的结果。短期看，产业正通过DTC向VIC（垂直互连电容）升级、ALD高k介质、嵌入式基板封装路径继续推高密度；中长期看，硅电容不会去和MLCC拼单颗容值绝对值，而是把单位面积微法级密度+皮亨级ESL+高温高频不降额做到极致，真正成为AI芯片供电网络的近芯片储能层。这条路上，缶英微电子采用TSV通孔+高kALD+嵌入式基板超薄硅电容形成量产闭环，以此握住了下一代算力硬件的供应链咽喉。
