不知道大家在读电容规格书时有没有注意到一个细节：硅电容的文档里，总把BV挂在显眼位置，而随手翻开一片MLCC的规格书，满眼都是RV。这两个缩写，其实是电容世界里两套不同的语言体系。
BV全称Breakdown Voltage，也就是绝缘击穿电压；RV则是Rated Voltage，即额定工作电压。硅电容之所以把BV写在最前面，是因为它的出身和传统MLCC完全不同。硅电容采用的是半导体制造工艺，介质层是通过气相沉积（CVD）技术一层层长出来的氮化硅或氧化铝薄膜。这种工艺赋予了它类似集成电路的特性——参数一致性极高。每一颗硅电容的击穿电压都非常集中，几乎不存在离散性。厂商会明确告诉你，这颗料在100℃下能保证10年寿命的电压是多少，而这个数值通常就是BV的三分之一左右。比如村田的一款高压硅电容，BV标称100V，对应的额定电压就是32V。在这里，BV是本征参数，RV是由此推导出的应用参数。

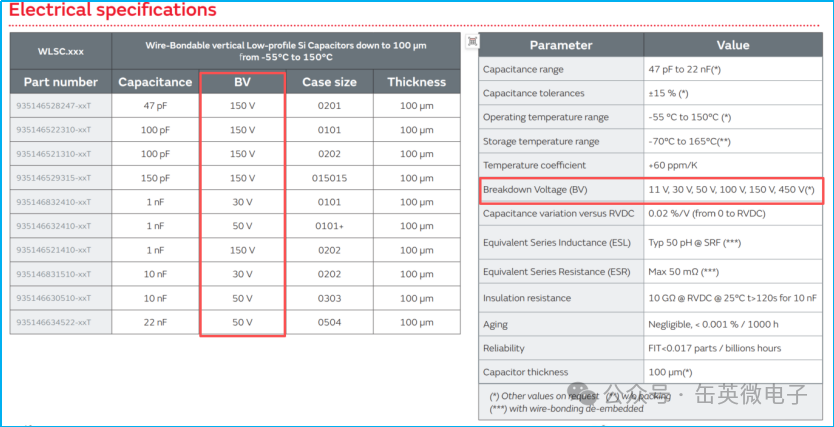

硅电容器的规格书
反观MLCC，情况就复杂得多。MLCC是无数层陶瓷膜片和金属电极堆叠后，经过高温烧结而成的。这个烧结的过程，很难保证每一层介质的微观厚度完全一致，内部的微观缺陷也难以完全避免。这就导致了一个关键现象：MLCC的击穿电压（BV）非常离散。哪怕是从同一盘料里拿出来的电容，一颗的BV可能是50V，另一颗可能只有30V。面对这种天然的物理特性，如果MLCC规格书也像硅电容那样只标BV，对工程师来说毫无意义，因为你无法预知手里的那一颗到底处于分布的哪个区间。

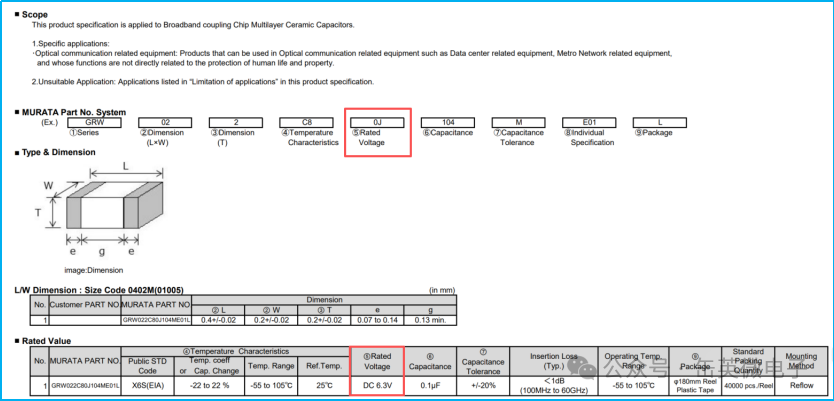

MLCC的规格书
于是，MLCC行业形成了一套更务实的规则：直接给出Rated Voltage（RV）。这个RV是经过大规模统计，剔除了离散性影响后，给出的一个保守且安全的长期工作电压值。工程师选型时，只需要盯着RV看，确保实际电路电压低于RV并留出足够的降额空间即可，完全不需要去操心那个飘忽不定的BV。
所以，这不仅仅是两个字母的差异，更是两种工艺路线在规格书中的映射。硅电容凭借半导体工艺的精密性，敢于把BV这一底线参数公示出来；而MLCC则基于陶瓷工艺的特点，选择将RV这一安全参数作为交付标准。理解了这一点，下次当你在硅电容规格书上看到11V的BV对应3.6V的RV时，就不会觉得奇怪了。
