很多人以为，把硅电容减薄到50μm，无非就是把晶圆放到研磨机上多磨一会儿。但真实的工艺流程远比磨薄复杂——标准200mm晶圆的初始厚度是725μm左右，要把它安全地降到50μm，相当于在保持结构完整的前提下削去93%的厚度。这件事的难度，不亚于把一块玻璃砖均匀刨成一片透明薄片而不碎。整个工艺的核心命题只有一个：如何让脆弱的超薄晶圆在研磨、清洗、解键合的每一个环节都不破裂。
一切要从临时键合说起。当晶圆厚度低于100μm时，机械强度急剧下降，极易在传输、光刻、刻蚀等环节发生翘曲、开裂或碎片。所以工程师想出的办法是：在减薄之前，先把器件晶圆的正面（已经完成深槽刻蚀、介质沉积、电极填充等前道工艺）朝下，通过热释放胶或UV固化胶，临时粘合到一块刚性载片（通常是玻璃或硅基板）上。这一步相当于给超薄晶圆装了一副"临时骨架"，让它有能力承受后续研磨的巨大剪切力。键合材料必须具备高温稳定性和易剥离性，胶层厚度均匀性要控制在±1μm，任何气泡或颗粒都会导致局部无支撑，在后续研磨中直接崩裂。

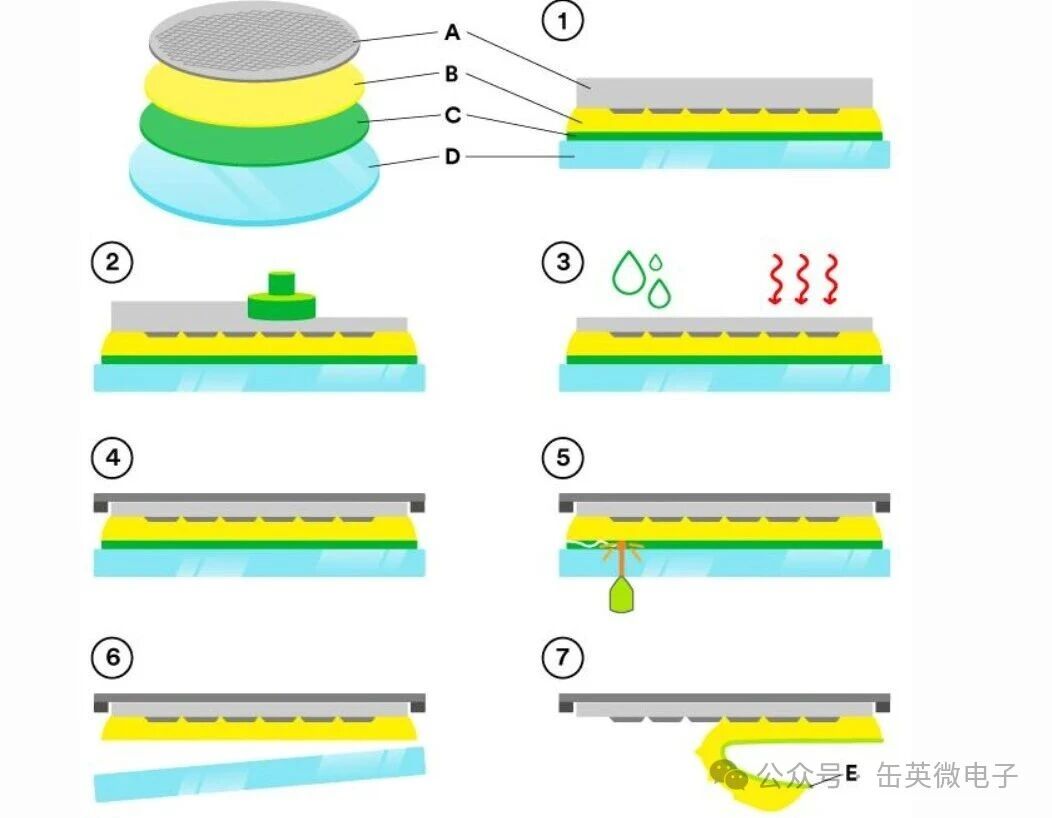

UV 胶临时键合分层结构原理示意图
有了载片支撑，才进入真正的减薄环节。机械研磨分为粗磨和精磨两个阶段。粗磨使用320目大颗粒金刚石砂轮，主轴转速2000–3000rpm，以20–30μm/s的进给速度快速去除大部分材料，把晶圆从725μm一路削到200μm附近，过程中持续注入去离子水冷却液，避免热应力导致翘曲。精磨则换上2000目以上的细颗粒砂轮，进给速度放慢，把厚度逐步推向50μm目标值，同时把表面粗糙度控制在Ra 0.1μm以内，厚度公差压在±5μm以内。这里有个关键诀窍：绝不能一步到位猛磨到50μm，而是采用"少量多次、逐步降速"的策略——每次只磨10μm左右，让晶圆在每一次切削中都有缓冲，把碎片概率压到最低。

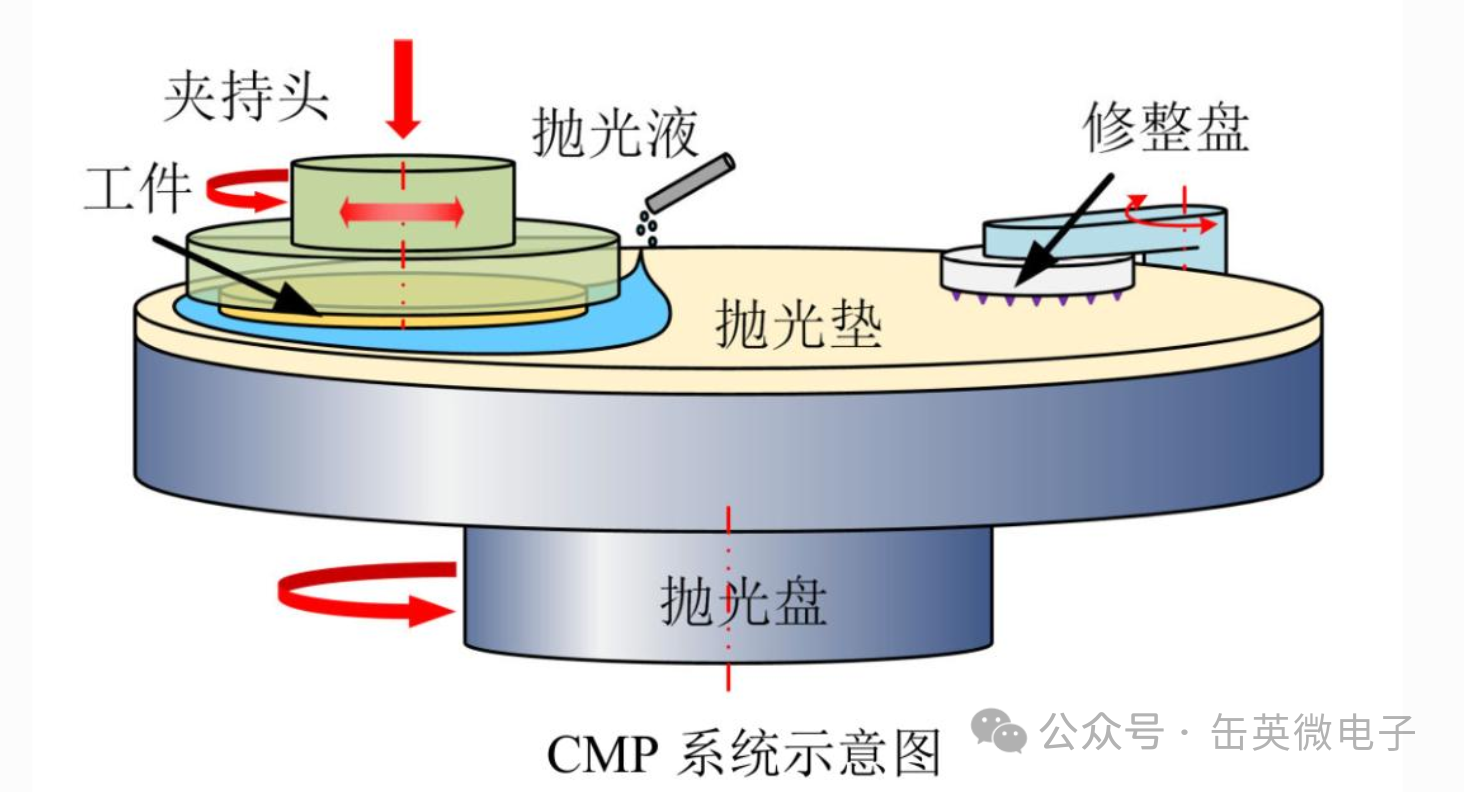

但机械研磨会留下5–15μm深的亚表面损伤层，布满微裂纹和位错。如果不处理，这块50μm的晶圆在后续工艺中依然会脆断。于是需要化学机械抛光（CMP）来"愈合"损伤：抛光液中的二氧化硅胶体与晶圆表面反应生成软化层，再通过机械摩擦去除，最终获得粗糙度<1nm的纳米级光滑表面。部分工艺还会叠加湿法刻蚀（KOH或TMAH溶液）或等离子体干法刻蚀（DRIE），前者通过各向异性刻蚀降低机械应力，后者在50μm以下超薄晶圆上能实现更高精度的厚度控制。这几道工序组合下来，亚表面损伤层被彻底清除，晶圆才算真正健康地达到50μm。
最后是解键合环节，把完成减薄的晶圆从载片上取下来。这是整个工艺流程中应力最集中的时刻。常见的解键合方式有四种：机械剥离法利用拉力直接分离，但碎片率高；湿化学浸泡法通过溶剂溶解粘合剂，效率低；热滑移法在高温下软化胶层后横向滑出，但容易残胶；目前量产应用最广的是激光解键合法，利用激光穿透透明玻璃载片，将光子能量精确沉积在光敏胶层上，使其分解汽化，快速释放的气体产生分离压力，促使晶圆自动脱离。这种方法在室温下进行，效率高、机械应力极低，特别适合大尺寸超薄晶圆。
任何一个环节的工艺窗口没控制好，50μm这个数字就只能停留在实验室样品阶段，无法高良率进入量产。这也是为什么能做50μm样品和能量产50μm硅电容之间，隔着一条由设备精度、胶材体系、工艺经验共同构筑的护城河。对我们硅电容厂商而言，这条工艺链上的每一微米，都是真金白银的研发投入和良率爬坡。
