你有没有遇到过这种情况：设备明明没有风扇，却在轻载时发出细微却尖锐的吱吱声，像有只隐形的虫子在电路板里叫？这多半是电容器的"压电啸叫"在作祟。简单来说，这是某些电容因"压电效应"产生的机械振动，刚好落在人耳可闻的20Hz–20kHz频段，就变成了恼人的噪音。

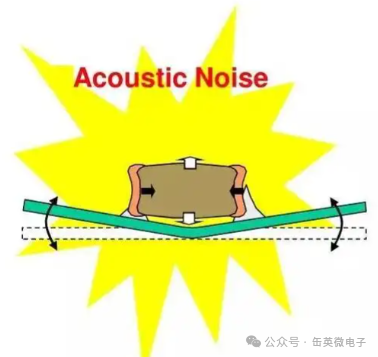

压电效应其实很常见：陶瓷在电场作用下会发生微小的形变——正向电压时膨胀，反向电压时收缩。多层陶瓷电容（MLCC）作为目前用量最大的电容，内部由几百层陶瓷介质和金属电极交替堆叠而成，在直流偏压叠加交流纹波时，就会像小马达一样反复伸缩。当纹波频率接近电容自身的机械谐振频率，振动会被放大，再通过PCB板和外壳传导出来，就成了我们能听到的啸叫。

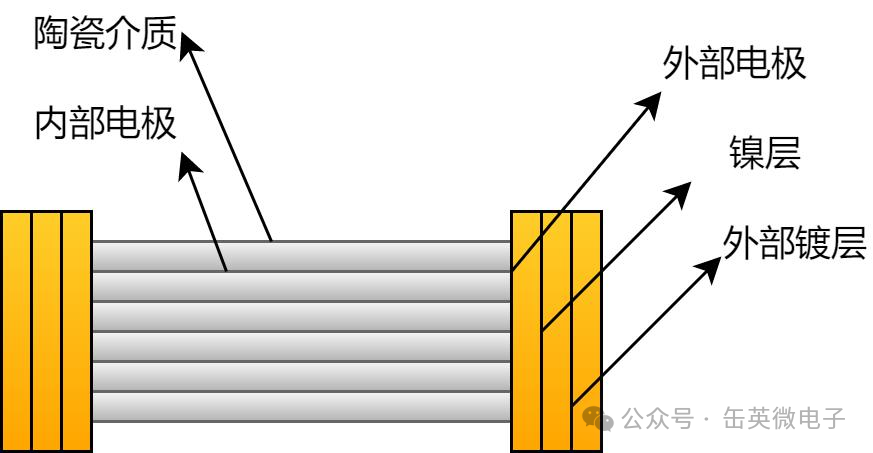

MLCC多层叠层结构
最经典的案例来自手机，当手机射频PA发送GSM信号时，会从电源端抽取大量的电流，作为旁路电容的MLCC上的电压也会因此被拉低，形成217Hz的周期性纹波，当纹波大到一定程度时，就容易产生电容啸叫，此时不仅仅是PA自身输入端口的旁路电容，整个星型网络中的MLCC电压都会拉低，从而产生啸叫。另一个高频场景是笔记本电脑的睡眠状态——此时开关电源的纹波频率可能刚好落入音频段，啸叫会直接拉低用户体验，甚至被误认为是产品故障。
那为什么硅电容能避开这个问题？关键在材料和结构。传统MLCC用的是钛酸钡等压电陶瓷材料，天生自带压电属性；而硅电容的核心结构是硅基半导体工艺制造的——它用高掺杂的单晶硅或多晶硅做电极，中间是二氧化硅（SiO₂）或氮化硅（Si₃N₄）这类非压电介质。这些材料的压电系数比陶瓷低两个数量级，几乎不会产生电场诱导的机械形变。

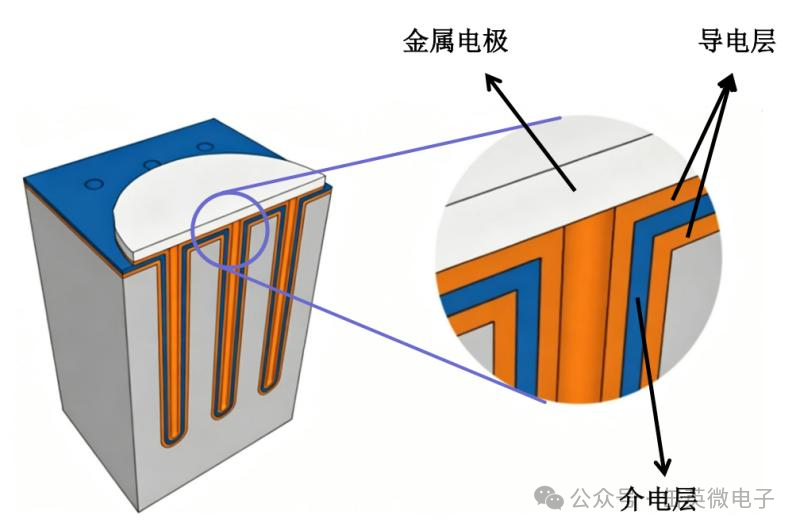

深沟槽硅电容三维结构
最新的落地案例是在玄戒O1处理器背面焊接了4颗硅电容，用于抑制电源噪声。该硅电容的容值在不同的工作电压和温度下都能保持不变，且ESL低至6.5pH，谐振频率高达300MHz，非常适合封装集成，基板埋嵌，为基于先进工艺的高性能SOC芯片供电滤波。玄戒O1是国内首家在手机处理器芯片上使用硅电容的厂商。
从手机到新能源汽车，从医疗设备到航空航天，电子设备正朝着小型化、高可靠、静音化发展。当传统MLCC的压电啸叫成为隐形短板，硅电容凭借材料本征的非压电特性和结构优势，正在成为高端场景的新选择。毕竟，安静运行的设备，才是真正懂用户体验的好设计。
