在硅电容器的大家族中，金（Au）电极是一个普遍的存在，它不像TiN或Cu那样遍布于芯片内部，却牢牢占据了射频模组、光通信和高端医疗设备的核心位置，本文将深入解析硅电容采用Au电极的底层逻辑。
一、为何非金不可？
尽管黄金成本高昂，但在特定高端应用中，它几乎是唯一的选择。这主要归功于其无可比拟的材料特性：
1. 极致的化学惰性：抗腐蚀的盾牌
硅电容常工作在高温、高湿或强腐蚀性环境中。铝（Al）在空气中会氧化生成绝缘层，铜（Cu）在潮湿环境下易生铜绿且离子易扩散。相比之下，金是惰性金属之王，几乎不与氧气、硫、水反应。这种特性使其成为高可靠性场景（如植入式心脏起搏器、深海探测器、宇航设备）的刚需，确保了器件在数十年生命周期内的稳定性。
2. 完美的键合伴侣：低阻抗连接的保障

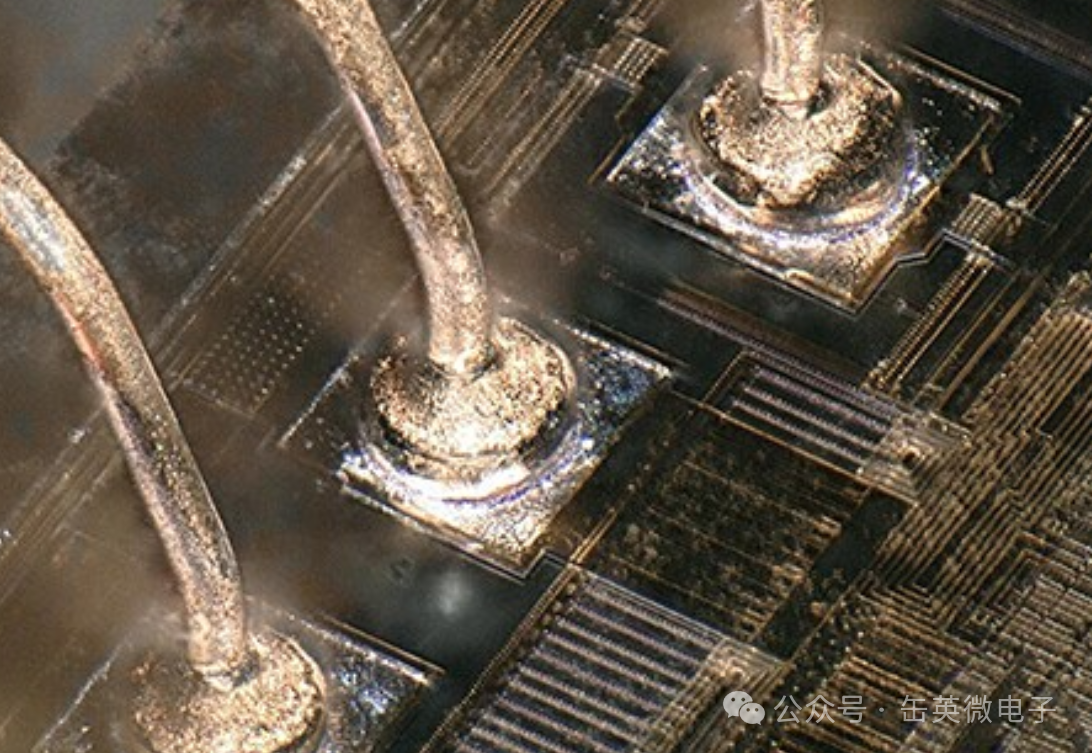

这是Au电极最不可替代的理由。在射频（RF）模组中，硅电容通常以Die形式通过引线键合（Wire Bonding）连接到基板。金丝键合要求电极表面绝对纯净且柔软。金的延展性极佳，在超声热压键合过程中，金原子能与金丝发生原子级别的扩散融合，形成强度高、阻抗极低的连接点。如果使用易氧化的铝，键合界面极易形成脆性氧化物，导致虚焊或接触电阻飙升，这在高频信号传输中是致命的。
3. 卓越的导电性：高频信号的护航者
金的电阻率约2.44 μΩ·cm，仅次于银和铜，优于铝和TiN。在毫米波（mmWave）频段，趋肤效应显著，电流集中在导体表面。金的光滑表面和低电阻率有效降低了趋肤效应带来的附加电阻，减少了信号衰减和相位噪声，这对于5G基站和雷达系统的性能至关重要。
二、厚度如何选：从纳米粘附到微米承载
金虽好，却不能太厚，也不能太薄。市面上的Au电极厚度通常在1μm到5μm之间，这一数值并非随意设定，而是由多层堆栈的物理功能决定的。典型的Au电极实际上是一个复合结构：粘附层/阻挡层+种子层+加厚层。
1. 粘附层（几十纳米至几百纳米）：不离不弃的根基
金与二氧化硅（SiO₂）或硅本身的粘附性极差，就像水珠在荷叶上一样。因此，必须在金和硅基底之间引入一层“双面胶”。最常用的是TiW（钛钨）或Cr（铬），厚度通常在50nm-300nm。这层金属活性高，能与硅形成牢固的化学键，同时又能与金层紧密结合。如果太薄，粘附力不足会导致金层脱落；如果太厚，过高的应力可能导致晶圆翘曲。
2. 阻挡层（可选）：防止污染的屏障
在某些工艺中，会在粘附层之上增加一层Ni（镍）约0.3μm。镍的主要作用是阻挡金原子向硅中过度扩散，金是一种深能级杂质，会劣化硅器件性能，同时也作为后续镀金工艺的导电种子层。
3. 加厚层（1μm-5μm）：机械强度的担当
这是肉眼可见的金层，通常通过电镀工艺获得。下限（~1μm）主要用于不需要引线键合的场景，或者仅仅是为了防腐蚀。但在现代射频应用中已较少见，因为太薄的金层在键合时容易被超声波能量“击穿”，损伤底层介质。标准厚度（3μm），这是村田（Murata）等高端硅电容厂商的主流选择。3μm的厚度足以承受金丝球焊或楔形焊接的机械压力，保证键合球的根部有足够的金原子参与融合，同时不会因内应力过大导致翘曲。上限（5μm+）用于超大电流承载能力或多次返修需求的军工、航天级产品。但超过5μm后，热膨胀系数不匹配，金的热膨胀系数约为14.2 ppm/K，硅为2.6 ppm/K，会导致显著的晶圆弯曲风险，且成本急剧上升。
三、总结
综上所述，硅电容普遍采用Au电极，是因为其在化学稳定性、键合可靠性、高频导电性上的综合表现无人能敌。其厚度选择是一门平衡的艺术：TiW/Cr粘附层负责抓得住，Ni阻挡层负责守得住，而3μm左右的加厚金层则负责接得稳。
因此，当你看到一颗硅电容使用了金电极，它大概率来自高端光通信或者射频产品线，正安静地工作在5G基站的Massive MIMO天线里，或是LiDAR系统的激光驱动板上。在这里，每一微米的金，都在为信号的纯净度和系统的长寿面保驾护航。对于成本敏感的大批量消费电子，铝或铜电极仍是主流；但对于追求极致性能的尖端科技，黄金依然是无法撼动的王者。
