在算力、光通信、车载电子不断追求轻薄化、高密度集成的当下，元器件厚度早已成为硬件设计的硬性门槛。传统贴片陶瓷电容厚度普遍在100μm以上，叠层陶瓷电容层数越多，整体厚度越难压缩，还极易出现分层开裂；常规晶圆硅电容厚度大多集中在80~150μm，很难贴合高密度封装的紧凑空间，而50μm超薄硅电容，凭借极致薄度与硅基本身稳定的物理特性，正在填补高端轻薄硬件的器件缺口。
超薄硅电容器

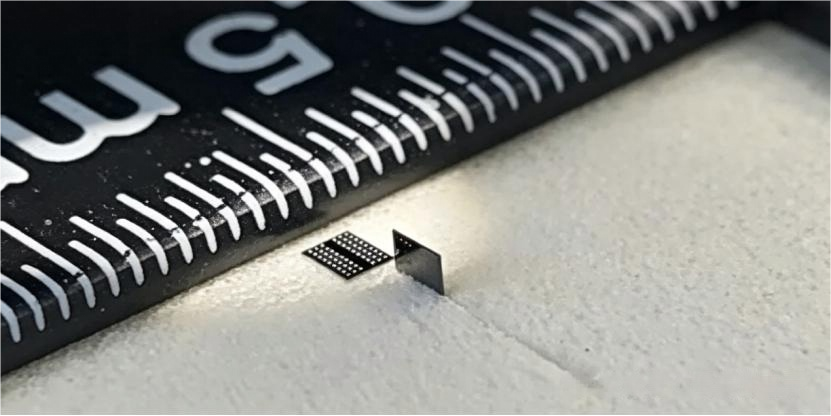

50μm超薄硅电容依托晶圆背面精密减薄工艺制成，整体厚度仅A4纸一半厚度，不仅厚度可控，还保留了硅电容低ESL、低温漂、无压电效应、长寿命的核心优势，晶圆级一体化结构无需额外厚重封装，可直接贴合芯片表面，这也是它和薄型MLCC最核心的区别。从落地场景来看，它的适配领域高度集中在高密度封装、高速通信、车载精密模组、医疗传感几大方向。

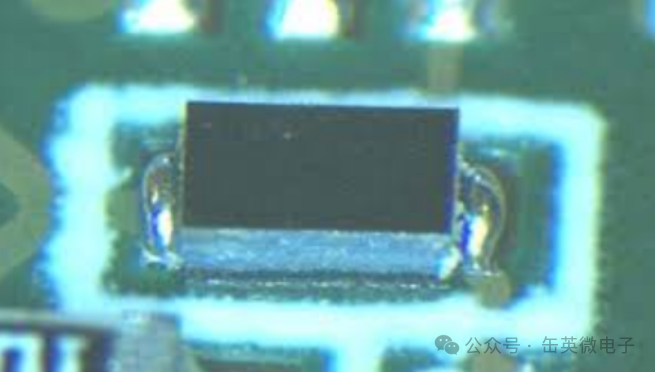

硅电容器电路实拍
高速光模块是50μm超薄硅电容最主流的落地场景。当前800G、1.6T光模块内部PCB布线极度紧凑，器件排布拥挤，传统电容会挤占光路与芯片贴装空间，抬高模组整体高度。超薄硅电容可就近贴装在光芯片、TOSA/ROSA器件旁做就近去耦，短路径极大削弱高频寄生参数，同时50μm厚度不会干涉光路结构，既能稳定高速信号，又能帮助模组缩小体积，是高速光模块小型化升级的常用器件。
AI算力芯片先进封装场景对超薄电容刚需强烈。Chiplet、HBM堆叠封装内部层间距狭小，传统分立电容无法嵌入层间供电网络。50μm超薄硅电容可内嵌在封装基板、芯片底部，就近为GPU、算力核做瞬态稳压，缓解芯片瞬时大电流带来的电压波动，优化PDN供电网络。薄型结构不会增加堆叠高度，还能替代多颗零散MLCC，简化布线，提升算力芯片运行稳定性。

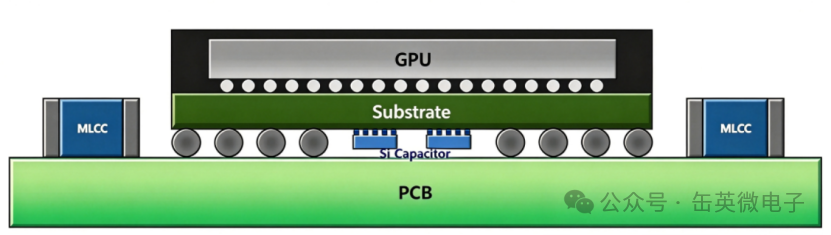

在先进封装中硅电容器和MLCC的对比
车载精密传感与自动驾驶模组同样适配该类电容。车载激光雷达、毫米波雷达内部空间狭小，震动、高低温环境恶劣，轻薄的50μm硅电容可集成在雷达信号板上，无压电效应不会因震动产生杂波干扰测距精度，宽温稳定性也适配车载-55℃~125℃工作区间。同时车载摄像头、姿态传感模组轻薄化改造，也会选用超薄硅电容做信号滤波，规避陶瓷电容温漂带来的成像失真问题。
便携医疗精密设备也是重要应用端。血氧、心电检测等穿戴医疗设备内部结构紧凑，微弱信号极易被器件噪声干扰，50μm超薄硅电容漏电低、体积小巧，适配微型电路板，稳定微弱采集信号，轻薄特性也契合便携设备轻量化设计需求。
当然超薄硅电容并非全场景通用，大功率储能、工业高压电源等对厚度无限制、侧重大容量的场景，常规厚款硅电容性价比更高。整体而言，50μm超薄硅电容的核心价值，就是用极致厚度适配高密度集成趋势，未来伴随封装技术迭代，这类超薄器件的应用范围还会持续拓宽。
